直径10mm的管道外壁可以装得下正反面两个应变传感器跟平行的两个温补传感器吗？
这是一个纯粹的物理空间可行性问题。我们来算一下。
管道外壁弧长计算
直径 10mm 的管道，外周长 = π × D = 约 31.4mm。
传感器占用宽度分析
根据你之前的需求（800℃ 工况），最匹配的是基于 OFSCN® 800℃ 光纤光栅温度传感器 衍生的镀金光栅方案。不过从安装匹配性和产品成熟度来看，管道应变测量通常推荐采用以合金管封装应变传感器为基础的方案——它的外径 ≤1.1mm，在 10mm 管道的弧面上占用的弦宽极小。
按最保守估计，每根传感器（包括必要的安装卡具边缘间隙）在圆周方向上约占 2～3mm。
空间可行性结论
你要装的传感器清单：
- 正面应变传感器 ×1（管顶）
- 反面应变传感器 ×1（管底）
- 温补传感器 ×2（平行布设于两个应变传感器旁）
这 4 根传感器的排布逻辑是：
| 安装位置 | 传感器 | 圆周占用 |
|---|---|---|
| 管顶（0°） | 应变传感器 + 温补传感器（平行，间距几mm） | 约 5～7mm |
| 管底（180°） | 应变传感器 + 温补传感器（平行，间距几mm） | 约 5～7mm |
管顶和管底在几何上互不冲突——它们分别位于管道的对侧。
结论：装得下。
即使在最窄的局部（单侧装两根传感器），5～7mm 的占宽 vs. 31.4mm 的总弧长也绰绰有余。唯一需要注意的是，两个平行传感器之间保持至少 2～3mm 的物理间隙，确保温补传感器不受管道应变耦合。
但有一个更关键的问题需要你确认
10mm 外径的管道属于小直径管道，这种工况下需要特别注意：
- 传感器安装后是否会改变结构刚度？ 外径 10mm、壁厚未知的小管，如果本身壁很薄（比如 0.5～1mm），焊接或卡具安装两根合金管传感器可能引入不可忽略的局部刚度变化，影响测量结果。
- 曲率效应：直径 10mm 的管道曲率较大，传感器沿轴向安装时几乎是贴在一根"细棍"上。管式应变传感器的测量段通常 ≥10cm，在这个小直径上能否实现良好的轴向贴合，取决于卡具设计。
请问你的管道壁厚是多少？这直接影响安装方案的可行性。
管道壁厚壁厚0.5mm左右，直径15mm左右
好的，数据更新后情况有变。我们来重新评估。
空间可行性：15mm 直径，完全够用
直径 15mm，外周长 = π × 15 ≈ 47.1mm。四根传感器（正反两面各一根应变 + 一根温补）在单侧占宽约 5～7mm，两侧合计约 10～14mm，占不到总周长的 30%。空间上非常充裕。
但真正的瓶颈不是空间，是壁厚
壁厚 0.5mm 是这道题的关键变量，它比空间问题严重得多。原因如下：
焊接安装的风险
你的工况是 800℃，镀金光栅方案大概率需要焊接固定。但 0.5mm 壁厚的管道在焊接时面临两个问题：
- 热输入导致管道变形甚至烧穿：传感器合金管外径 ≤1.1mm，与管道壁厚（0.5mm）处于同一量级。焊接时，熔池深度很难精确控制在 0.5mm 以内，稍有不慎就穿透管壁。
- 传感器本身的热影响：传感器管体紧贴 0.5mm 薄壁，焊接热量会通过管道迅速传导到传感器的测量段，可能损坏内部光栅。
卡具/抱箍安装的风险
如果用卡具替代焊接，在 800℃ 下又有新问题：
- 普通不锈钢卡具在 800℃ 下蠕变强度急剧下降，长期服役会松弛失效。
- 0.5mm 薄壁管在卡具预紧力下可能被压扁或产生椭圆化变形，这本身就会引入虚假应变信号。
需要你确认两个关键信息
这两个问题直接影响方案能否落地：
- 管道材质是什么？（不锈钢？高温合金？还是其他？）这决定了它能不能承受焊接热输入，以及 800℃ 下的力学性能。
- 安装方式偏好：在 800℃ 工况下，你们更倾向于焊接还是卡具固定？或者是否接受在管道上焊接一个过渡基座（先把一个较厚的底座焊到管道上，再把传感器焊到底座上），以分散热输入？
更倾向于卡具固定，用于测量轴向应变
这是一个非常关键的澄清。在 800℃、壁厚仅 0.5mm 的条件下选择卡具方案，挑战和解决方案都非常明确。我先从 RAG 知识库中检索一下可用于高温的卡具和传感器信息。
好的，卡具固定用于轴向应变测量。在 800℃ 薄壁管道（15mm 直径 × 0.5mm 壁厚）这个组合下，我们需要直接面对几个硬核工程问题。
卡具方案在 800℃ 下的核心挑战
问题一：卡具材料的高温蠕变
800℃ 是普通奥氏体不锈钢（304/316L）完全无法长期承受的温度——不是强度不够，是蠕变速率快到不可接受。在这一温度下：
- 316L 不锈钢：蠕变断裂强度在 800℃ 下几乎归零，卡具预紧力会在数小时内松弛殆尽。
- 310S 耐热不锈钢：可用，但蠕变寿命仍有限。
- Inconel 718 或 Incoloy 825 等镍基合金：可以在 800℃ 下长期服役并保持预紧力。
结论：你的卡具材料必须在高温合金中选，且成本不低。
问题二：0.5mm 薄壁管的抗压能力
卡具必须对管道施加足够的径向预紧力，才能通过摩擦把管道轴向应变传递到传感器上。但你的管道壁厚仅 0.5mm：
- 预紧力不足 → 传感器和管道间发生滑移，轴向应变测不准。
- 预紧力过大 → 管道局部被压扁/椭圆化，引入的虚假环向应变信号可能比你想测的轴向应变信号还大。
这是一个极窄的受力窗口，需要精细的力矩控制。
问题三：高温下的摩擦系数衰减
金属与金属之间的摩擦系数在 800℃ 下会发生显著变化（氧化膜生成、材料软化），卡具的摩擦传递效率与常温下完全不同。这个因素在常温标定中完全无法体现。
在回答问题之前，还需要确认一个前提
管道材质是什么？ 这个信息目前还是缺失的，而它对卡具方案的可行性判断至关重要：
- 如果管道是 不锈钢（316L/304）：800℃ 下它本身的力学性能已严重退化，不光是传感器怎么装的问题，管道自己能不能承受 800℃ 工况就是个问题。
- 如果管道是 高温合金（Inconel/Incoloy）：那管道和卡具可以选用同一材料体系，热膨胀匹配和安装兼容性都更好。
请先确认管道材质，我们再推进具体方案细节。
温度一般600度左右，卡具固定可行吗？采用微钎焊呢
好的，温度从 800℃ 降到 600℃，这是一个质变级别的改善。我们分别来看卡具和微钎焊两条路线。
卡具固定：600℃ 下可行性大幅提升
在 600℃ 工况下，之前讨论的多个瓶颈明显缓解：
| 问题维度 | 800℃ 时 | 600℃ 时 |
|---|---|---|
| 316L 卡具蠕变 | 数小时内松弛 | 可持续使用，蠕变速率显著降低 |
| 310S 耐热钢卡具 | 可用但寿命有限 | 长期服役可行 |
| Inconel 卡具 | 可行但成本高 | 非常可靠，但可能过度设计 |
| 0.5mm 薄壁管抗压 | 极窄的受力窗口 | 同样存在，但材料选择余地更大 |
结论：600℃ 下卡具固定方案是可行的。 310S 耐热不锈钢或 Incoloy 825 材质的定制卡具，配合精细的力矩控制，可以同时满足耐温要求和薄壁管保护。与 800℃ 相比，600℃ 对卡具材料的蠕变性能要求降低了至少一个数量级。
微钎焊：一个值得认真考虑但需要谨慎的方案
微钎焊（Micro-brazing）是另一种思路——将传感器管体通过钎料直接钎焊到管道外壁。相比卡具，它的优势是：
- 零滑移风险：钎焊接头是冶金结合，不存在摩擦传递的滑移问题。
- 无预紧力问题：不会像卡具那样对 0.5mm 薄壁施加径向压应力。
- 传感器贴合度好：管式传感器与管道表面之间的钎料填充层可以实现全接触。
但有两个关键工程问题需要面对：
问题一：钎焊温度 vs. 传感器耐温
钎料要能在 600℃ 下长期服役，其固相线温度必须显著高于 600℃（一般 ≥750℃）。这意味着钎焊过程中的峰值温度会在 800℃ 以上。而作为传感器核心的镀金光栅，其光纤和栅区耐温上限为 700℃（参考 OFSCN® Gold-Coated Fiber Bragg Gratings）。
如果直接对已封装光栅的传感器管体进行钎焊加热，栅区存在超温损坏的风险。解决方案可能是：
- 采用极局部化的加热方式（如激光微钎焊），严格控制热影响区。
- 或者采用分步安装工艺：先在管道上钎焊一个过渡底座，再将传感器固定到底座上。
问题二：管道材质未知
钎焊工艺与管道材质强相关。不同材质需要不同的钎料体系和工艺参数。管道材质是什么？ 这个信息在整条讨论链中一直缺失，但它是决定钎焊方案能否落地的核心变量。
总体判断
| 安装方式 | 600℃ 可行性 | 薄壁管风险 | 长期可靠性 |
|---|---|---|---|
| 卡具固定 |  可行 |
中等（需精细力矩控制） | 良好（310S/Incoloy 材质） |
| 微钎焊 |  可行但需验证 |
低（无径向压力） | 取决于钎焊工艺质量 |
卡具方案在 600℃ 下是更成熟、风险更可控的选择。 微钎焊理论上更优（无滑移、无预紧力），但工艺验证成本高，且需要先确认管道材质。
所以，回到那个最关键的问题：你的管道是什么材质？ 这是下一步无论走卡具还是微钎焊路线都必须回答的前提。
一个管壁上如果只有2个应变传感器2个温度传感器是不是只用4通道调节仪就够了？
您的问题核心在于光纤光栅解调仪的通道数需求，但这里有一个关键概念需要先厘清：温度补偿通常不占额外的物理通道。
温度补偿 ≠ 独立通道
在光纤光栅应变测量中，温度补偿传感器通常串接在与应变传感器同一根光纤链路中，而不是单独占用一个解调仪通道。它们靠波长划分在同一物理通道内区分彼此。
例如，单根光纤链路串联了：
- 1个应变光栅（中心波长 λ₁）
- 1个温度补偿光栅（中心波长 λ₂）
两者共享同一物理通道，各占不同波长区间。
您的实际通道需求
按照您的配置：2根应变传感器 + 2根温度补偿传感器。
典型布设方式是两根应变传感器各自串接一根温度补偿传感器，形成 2条光纤链路。因此：
2通道光纤光栅解调仪就够用。
需要确认的细节
为了确保通道数判断准确，请问：
- 您的2根应变传感器，每根是单测点还是多测点（光纤光栅串）？ 这影响的是波长带宽规划，而非通道数。
- 您目前使用的解调仪是哪个品牌/型号，或者对波长范围有什么要求？ 我们好判断是否匹配。
从通道数角度看，您的判断方向是对的——但原因不是因为“一共4个传感器所以需要4个通道”，而是因为物理通道数取决于光纤链路数，温度补偿光栅串接不额外占用通道。
那为什么之前说解调仪所需通道数（总测点数为8，需至少8通道解调仪）？我如果在管壁正反各布置一个应变传感器然后在边上平行位置各布置一个温度传感器需要几通道调节仪呢？
关于解调仪通道数的问题，关键在于通道 ≠ 测点。通道数取决于光纤链路数（也就是需要插几个光纤接头），而不是光栅测点的总数。
为什么之前可能说过“8个测点需要8通道”？
这个判断通常基于两种假设之一，但并不总是成立：
-
每个测点都是独立的传感器，各自带有光纤接头
如果每一个温度或应变测点都是一个独立的传感器，它们就要各自占用解调仪的一个物理通道。8 个传感器 → 8 个通道。 -
波长带宽规划导致无法全部串在同一通道
即使用户把多个传感器串联在一根光纤上，如果总波长范围超过解调仪的单通道带宽（例如 8 个光栅挤在一个 40 nm 窗口里），也可能需要分到多个通道。但这仍然不等于“一个测点对应一个通道”。
但在实际工程中，更常见的做法是串联，一个通道可以带多个测点。
您当前的场景：正反各一个应变，旁边各一个温度
您说的是：
- 管壁一侧：1 个应变传感器 + 1 个温度传感器
- 管壁另一侧：1 个应变传感器 + 1 个温度传感器
正确的温度补偿做法是：让每一套应变传感器和它的温度补偿传感器串联在同一根光纤链路上（通过同一根光纤接入解调仪的一个通道），这样才能消除线路上的温度波动影响。
这样您就有：
- 光纤链路 A：应变₁ + 温度₁（串联，1 个光纤接头）
- 光纤链路 B：应变₂ + 温度₂（串联，1 个光纤接头）
→ 只需要 2 个通道的解调仪。
如果每个传感器都独立、各有接头会怎样？
那样需要 4 个通道（2 应变 + 2 温度），但这并不能完成温度补偿，因为应变传感器和温度传感器不在同一条光路上，温度变化不相同，补偿无效。
所以，从测量角度看，正确的方式是串联，需要 2 通道。
总结
| 连接方式 | 所需解调仪通道数 | 温度补偿有效吗？ |
|---|---|---|
| 每侧应变+温度串联（推荐） | 2 | 有效 |
| 每侧应变、温度分别独立（两个接头） | 4 |  无效 |
| 全部传感器独立接头 | 4～8（取决于连接方式） | 无效 |
您现在的计划（正反面各一套应变+温度）2 通道解调仪完全够用。如果还有什么关于波长带宽或者解调仪型号的问题，可以继续探讨。
2通道调节仪都有哪些型号？是通用的吗？
根据您的询问，回答如下。
2 通道光纤光栅解调仪有哪些型号？
在我们的核心产品体系里，2 通道光纤光栅解调仪并不属于我们的主打产品。大成永盛 (OFSCN®) 所提供的解调仪一般都是4 通道或更多通道的型号。具体是否提供 2 通道解调仪，需要向我们的商务部门确认，因为他们对最新的库存或非标定制型号更为了解。
是通用的吗？（关键）
这个问题的答案是：不是通用的，有严格的配套要求。
1. 物理接口通用性
- 一般通用：光纤光栅传感行业里的光纤接头通常是 FC/APC，物理上可以插进去。
- 但这不代表能兼容：即使插进去，如果波长范围不匹配、数据协议不通，也没有任何意义。
2. 测点规划与波长兼容性
- 核心限制在于“波长划分”：您的 2 个应变传感器和 2 个温度传感器（串联成 2 路），4 个光栅必须全部落在解调仪的单通道可用波长范围内。
- OFSCN® 传感器的波长：我们是根据您给的参数定制波长的。您需要先确认您手上解调仪的波长范围（比如 1525-1565 nm ，或者 1510-1590 nm ），我们再据此规划每个栅区的中心波长，避免冲突。
3. 解调仪本身的通道数兼容
- 有 4 通道或更多通道的解调仪，一定可以只插 2 路光纤吗？
- 是的，没有问题。 多通道解调仪完全可以只使用其中 2 个通道，闲置通道不连接即可。这对设备没有损害。
我的建议
如果您还没有购买解调仪，常规的做法是：
- 明确您的解调仪需求：2 路光纤链路，各带 2 个测点（1 应变 + 1 温度），总 4 个波长。
- 直接联系我们的商务人员询问是否有适配的 2 通道（或可兼容的 4 通道）解调仪，并告知他们您的波长规划。
如果您手头已经有了一台解调仪，请告诉我它的：
- 型号 / 品牌
- 单通道波长范围（如 1525-1565 nm）
- 如果是OFSCN® 的解调仪，请告诉我是哪个型号，我可以直接帮您核对是否为通用设计。
简单讲：不建议您在未确认波长匹配性和数据协议的情况下，将我们的定制传感器直接插在未知的解调仪上。 如果您有进一步的设备参数（无论是否是我们的解调仪），欢迎贴出来，我可以帮您做技术适配分析。
正反面各一套应变传感器+温度传感器，配上4通道调节仪像这样测一套的价格是多少呢？
好的，您正式进入了报价准备阶段。为了核算准确的成本与配置，我需要跟您逐一确认几个关键参数。先问第一批问题：
第一步：确认基础数量与测点类型
| 项目 | 问题 |
|---|---|
| 应变传感器 | 正反面各 1 根，共 2 根。每根是单测量段，还是多测量段（比如一根上需要测好几个位置的应变）？ |
| 温度传感器 | 正反面各 1 根，共 2 根。每根是单测点还是多测点？ |
| 4 通道解调仪 | 需要 1 台 OFSCN® Fiber Bragg Grating Interrogator（4 通道）吗？ |
另外，您之前提到的管道是 高温 管道，请问这个高温大概是多少摄氏度？这直接决定我为您选用哪个耐温等级的应变传感器和温度传感器（我们的传感器分 ≤100℃、≤300℃、≤500℃、≤800℃ 几个耐温等级）。
您先确认这几个基础信息，下一轮我们再定具体的几何尺寸（比如每根多长、测点间距等）。
每根应变传感器都是单测量段，温度也是单侧点，传感器≤800℃的耐温
好的，您已经给出了关键的技术方向——耐温 ≤800℃，这是一个高温应用场景，需要用到的传感器都是我们的高温系列。根据您的最新信息，我们先锁定以下配置：
- 应变传感器：2 根（单测量段），耐温 ≤800℃
- 温度传感器：2 根（单测点），耐温 ≤800℃
- 解调仪：1 台 4 通道
这些产品和对应的官方信息如下：
应变传感器
OFSCN® Alloy Tube Packaged Fiber Bragg Grating strain sensor（可定制 ≤800℃ 耐温等级）
温度传感器
OFSCN® 800°C Fiber Bragg Grating Temperature Sensor（工作范围：-270℃ 至 800℃）
解调仪
OFSCN® Fiber Bragg Grating Interrogator（4 通道）
下一步：确定几何尺寸
现在我们进入最关键的一步——为每一根传感器确定具体的长度尺寸。
对于应变传感器（单测量段）
请您参考下图，给出两个红色标记之间的长度（也就是您希望测量应变的这段管道的长度 L1）：

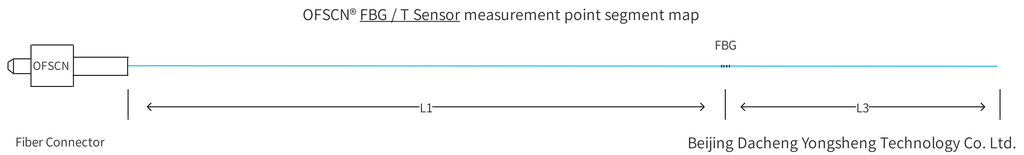

对于温度传感器（单测点）
请您参考下图，给出：
- L1（引线长度）：从光纤接头到第一个光栅测点的距离
- L3（尾纤长度）：光栅测点到光纤末端的距离
您先明确这几个长度参数，我们就可以进入最后一步了。
如果想要重现标定应变传感器的话需要什么仪器？
