光栅测量轴承周向应力，目前估计13个测点，15mm间距，光栅长度1-2mm,要求3dB带宽≤0.3，边模抑制比≥15dB

中文区（Chinese） OFSCN 官方技术咨询与产品问答 [🌍 公开]
1

我们需要购买光栅测量轴承周向应力，目前估计13个测点，15mm间距，光栅长度1-2mm,要求3dB带宽≤0.3，边模抑制比≥15dB。
我想知道，满足以上要求用于轴承轴向应变测量所需反射率怎么选择？你们的中心波长精度是多少？应变灵敏度是多少？每个光栅预留漂移范围多少？如何计价

不明确我要的参数
2

您好，我是大成永盛（OFSCN）的售前工程师。

针对您在轴承周向应力测量（轴向应变提取）中的应用需求，您提出的参数非常专业且具体。基于您的工况要求，我们通常推荐使用 OFSCN® Polyimide Fiber Bragg Gratings / Fiber Bragg Grating Strings (bare)（聚酰亚胺涂覆裸光纤光栅串），因为轴承监测往往涉及高频振动或可能的温升，聚酰亚胺材料具有更好的粘接强度和耐温稳定性。

针对您的具体技术问题，回复如下：

1. 技术参数回答

  • 反射率的选择：
    对于单纤 13 个测点的光栅串，反射率的选择主要平衡“信噪比”与“解调仪饱和度”。

    • 如果您的解调仪动态范围较大，建议反射率控制在 10% ~ 30% 之间。这样可以有效降低多重反射噪声（Multipath Interference），同时确保第 13 个点仍有足够的返回光强。
    • 若光栅长度仅为 1-2mm，反射率不宜做得过高（如 >90%），否则会导致带宽展宽，不满足您 ≤0.3nm 的带宽要求。

  • 中心波长精度：
    OFSCN® 裸光纤光栅的常温波长偏差（精度）标准值为 ±0.2nm。

  • 应变灵敏度：
    对于 1550nm 波段的光纤光栅，应变灵敏度约为 1.2 pm/με。
    （注：在轴承应力测量中，最终应力值需结合轴承材质的弹性模量通过公式：σ = E × ε 进行计算。）

  • 每个光栅预留漂移范围：
    这取决于轴承的预计最大应变量和温升区间。

    • 应变空间： 若按 3000με 量程考虑，需预留约 3.6nm。
    • 温度空间： 若温升 50℃，需预留约 0.5nm。
    • 建议： 在 13 个测点分布时，建议每个通道的波长间隔（Channel Spacing）设置为 4nm 至 5nm，以防止交叉干扰。

2. 推荐产品链接

您可以查看以下产品的详细技术规格：
OFSCN® Polyimide Fiber Bragg Gratings / Fiber Bragg Grating Strings (bare)
OFSCN® Fiber Bragg Grating Stress Sensor (应力计算参考)

3. 计价预处理 (模式 C)

为了核算准确成本，我们需要确认以下定制参数。由于您已明确了测点数、间距和光学参数，请补充以下信息：

  1. 采购数量： 您计划采购多少根这样的 13 点光栅串？
  2. 几何尺寸 (参考示意图)：
    • 请确认 L1 (引线长度)：从光纤接头到第 1 个测点的距离（通常为 1 米或以上）。
    • 请确认 L3 (尾纤长度)：从第 13 个测点到末端的距离。
    • 您提到的 15mm 间距（L2）我们已记录。
    • 示意图参考：多测点尺寸定义图
  3. 配套设备： 您是否已有兼容 13 个测点波长范围的光纤光栅解调仪？如需配套，可参考 OFSCN® Fiber Bragg Grating Interrogator。

待上述参数确认后，我将为您汇总需求，并指引您联系相关部门获取正式报价单。

3

1根，应变空间大概1000με，我们没有解调仪，你们有吗

4

您好，感谢您的回复。

针对您补充的信息，我们进入需求匹配与询价准备阶段：

1. 配套设备推荐

由于您目前没有解调仪，且单根光纤上布设了 13 个测点，对解调仪的带宽利用率和性能有一定要求：

  • 推荐方案： OFSCN® Fiber Bragg Grating Interrogator。
  • 配置理由： 13 个测点按照每个测点预留 3nm 的波长空间（覆盖 1000με 应变、温升补偿及安装初始偏差），总计需要约 40nm 的波长范围。我们的解调仪标准带宽通常为 40nm，能够完美兼容您的 13 点光栅串。
  • 产品链接： OFSCN® Fiber Bragg Grating Interrogator

2. 计价参数核对

为了完成报价前的参数确认，目前我们还缺少以下关键的几何尺寸（用于确定整根光纤的消耗和封装工艺）：

  1. 引线长度 (L1)：从光纤接头（连接解调仪端）到第 1 个光栅测点的距离是多少？（通常建议 1 米以上，方便走线）。
  2. 尾纤长度 (L3)：从第 13 个光栅测点到光纤末端的距离是多少？（若无需回路，通常留 10cm 即可）。
  3. 接头类型：默认提供 FC/APC 接口以匹配解调仪，您是否有特殊要求？

尺寸参考示意图如下：
多测点光栅串尺寸定义示意图

3. 需求参数汇总（待完善）

  • 产品名称：OFSCN® Polyimide Fiber Bragg Grating Strings (bare)
  • 采购数量：1 根
  • 测点参数：13 个测点，间距 15mm，栅区长度 1-2mm
  • 光学要求：3dB 带宽 ≤ 0.3nm，边模抑制比 ≥ 15dB
  • 几何尺寸：L1 = ? / L3 = ?
  • 配套设备：OFSCN® 光纤光栅解调仪 × 1 台

请告知上述 L1 和 L3 的具体长度，我将为您整理最终需求单，以便您联系获取正式报价。

5

L1=2m，L3=10CM,默认接头

6

您好，感谢您提供完整的技术参数。

目前您的需求参数已全部明确，我为您汇总如下：

1. 最终需求参数汇总

  • 光栅产品：OFSCN® Polyimide Fiber Bragg Gratings / Fiber Bragg Grating Strings (bare)
    • 采购数量：1 根
    • 测点数量：13 个测点
    • 光学指标：3dB 带宽 ≤ 0.3nm，边模抑制比 ≥ 15dB，反射率建议 10%~30%（以保证多点信号一致性）
    • 几何尺寸：
      • L1（引线长度）：2.0 米
      • L2（点间距）：15 毫米
      • L3（尾纤长度）：10 厘米
    • 接头类型：FC/APC
  • 配套设备：OFSCN® Fiber Bragg Grating Interrogator
    • 采购数量：1 台
    • 建议规格：由于 13 个测点配合应变余量需要较大的波长覆盖，建议选购标准 40nm 或以上带宽版本的解调仪。

2. 下一步操作建议

由于您已提供所有必要的 SKU 定义参数，您可以直接联系我们获取正式的报价单。

请通过以下公司官方网站上提供的联系方式（电话、邮件或在线表单）联系我们的商务部门，并附上本段对话记录或参数汇总，以便我们快速为您核算价格：

如有其他技术疑问，欢迎随时在论坛中探讨。

7

反射率不同厂家给出不同的值，是和各自的工艺有关吗?10% ~ 30%会不会太低

8

您好，这是一个非常专业且切中要害的技术问题。关于反射率的选择，并非越强越好，尤其是在您这种**单纤多测点（13点）**的工况下。

针对您的疑问，从技术原理上进行深度解析：

1. 为什么 10% ~ 30% 是合理的选择？

反射率的高低确实与生产工艺（如紫外遮掩模刻写强度、载氢处理等）有关，但更取决于系统级的光学平衡。对于单根光纤上串联多个光栅（FBG Strings），反射率过高会带来以下两个主要问题：

  • 阴影效应（Shadowing Effect）与插入损耗：
    每一个光栅在反射信号的同时，也会对透射光谱产生损耗。如果前面的光栅反射率过高（例如每个点都是 90%），到达第 13 个光栅的光强将极其微弱，导致末端传感器信噪比严重下降，甚至解调仪无法识别。
  • 多重反射噪声（Multipath Interference, MPI）：
    当光在多个高反射率光栅之间往返反射时，会产生“鬼峰”或基底噪声抬升。10% ~ 30% 的反射率能有效抑制多重反射干扰，确保光谱基线的平整度和波长定位的精度。

2. 反射率与带宽（3dB Bandwidth）的制约关系

您要求的 3dB 带宽 ≤ 0.3nm 也是一个关键约束。
在物理特性上，对于 1mm 至 2mm 的短栅区（您的要求），如果强行提高反射率，会导致光栅的耦合强度增大，光谱会产生展宽（Sidelobes 增强）。为了维持窄带宽和高边模抑制比（SMSR ≥ 15dB），低到中等强度的反射率（10% ~ 30%）反而能提供更干净、更对称的高斯形状光谱。

3. 工艺一致性

不同厂家给出的推荐值确实受工艺影响。DCYS（大成永盛）采用成熟的刻写工艺，能够精确控制光栅串中每个点的反射率一致性。在 13 个点的方案中，我们可以通过工艺补偿，使整根光栅串的返回光强保持均衡。

4. 结论

10% ~ 30% 的反射率并不低。 现代的光纤光栅解调仪（如 OFSCN® Fiber Bragg Grating Interrogator）具有极高的灵敏度和动态范围，即便是 10% 的反射率，其信噪比也足以支持高精度的应变解析。

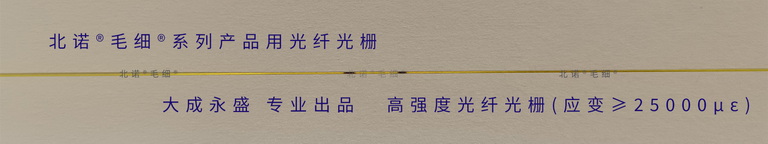

推荐产品参考图：
这是我们的裸光纤光栅串实物参考，它在极小直径和多点分布下依然保持优异的光学性能：

OFSCN® Polyimide Fiber Bragg Grating String
OFSCN® Polyimide Fiber Bragg Grating String768×144 32.2 KB

最终建议：
您的参数（13点、15mm间距、窄带宽）已经非常明确。我们建议维持 10% ~ 30% 的反射率设计。如果您对信号强度有特殊担心，我们可以为您定制反射率梯度分布，但对于 13 个点来说，标准的一致性设计已足够稳定。

您可以访问产品页面了解更多聚酰亚胺光栅的特性：
OFSCN® Polyimide Fiber Bragg Gratings / Fiber Bragg Grating Strings (bare)

如有更多关于轴承应力提取的计算逻辑疑问，欢迎继续探讨。
