目前正在进行流动电极电容去离子（FCDI）装置在水处理应用的相关研发与测试。为了验证前期的流体仿真模型，我们需要对装置腔室内部不同区域的流速差异以及进出口的压差进行原位测量。
经过调研，我计划采用多点毛细光纤光栅（CapillaryFBG）穿过流动的盐水腔室来进行应力/形变检测。由于我们的工况属于微压差、低流速环境，想请教贵司的技术专家，目前的定制化FBG产品及配套解调器能否解决以下测量需求？
运行工况与流体参数
流体腔室尺寸：40**50**2mm
**流体介质：**低浓度盐水（1000mg/L的NaCl）或带有碳颗粒的混合液（流动电极浆料）。
流速范围：仿真结果显示，高流速区域约0.3m/s，低流速区域（含死区）约0.05m/s。
压强特性：压强从进水口到出水口呈阶梯状衰减。仿真测得的进出口总压差仅约为600Pa。（压强分布与流速分布不完全一致，如出水口流速可能很高，但压强是整个腔室最低的区域）。
初步拟定的安装与测试方案
光纤布置：将一条多点定制的CapillaryFBG横向或竖向贯穿整个流动的流体腔室。
测点分布：一根光纤上布置3个测量点（Grating），相邻测点间距为15mm。
**测量逻辑：测流速差异：**依靠不同区域（如主通道与死区）流体冲刷带给光纤表面的剪切应力不同，使不同位置的FBG产生不同的中心波长漂移，从而反推流速分布。
**测整体压差：**随着进水流速/压力的提升，检测装置内部整体应力的变化趋势。
**应力测灵敏度：**对于0.05m/s到0.3m/s这种低流速区间的液体（甚至是含碳颗粒的浆料）冲刷，CapillaryFBG的受力形变是否足以引起可被有效捕捉的波长漂移？信噪比能否满足分辨不同流速区域的要求？
**微压差分辨能力：**进出口最大压差仅为600Pa，定制光纤结合解调器，能否实现如此微小压力变化的精确解调？
**封装与干扰：**FBG在横向受力时，是否存在应力传递衰减过大的问题？针对含碳颗粒的摩擦/冲刷，光纤表面需要做何种特殊涂覆处理？
**解调器推荐：**针对上述微小应变的动态监测，需要匹配多高分辨率（pm级别）和采样频率的解调器？是否有推荐的型号？
期待技术专家的解答与选型建议。如果该方案理论可行，我希望能进一步沟通定制细节。非常感谢！
您好，我是大成永盛（OFSCN）的售前工程师。针对您提出的利用 Capillary FBG（毛细光纤光栅） 原位测量 FCDI 装置内部微小流速分布和 600Pa 微压差的设想，从物理力学和光纤光学传感的角度来看，该方案在直接测量的模式下可行性极低。
为了帮您理清技术可行性并避免研发盲区，我从以下几个维度为您进行技术诊断：
一、 核心技术瓶颈诊断
1. 低流速下的受力形变与信噪比问题（流速测量）
- 受力极其微弱：在 0.05\text{ m/s} \sim 0.3\text{ m/s} 的低流速下，流体（水或带有碳颗粒的浆料）对微米级/毫米级光纤（如 100μm 外径的 OFSCN® Thin-Diameter Fiber Bragg Gratings / FBG Strings (Bare) 或毫米级毛细管传感器）产生的绕流阻力（Drag Force）和表面剪切应力极其微弱（通常在微牛 \mu\text{N} 级别）。
- 波长漂移量低于检测极限：若光纤直接横穿 2\text{mm} 的流道并两端固定，流体侧向吹拂引起的挠度应变可能在 0.1 \mu\epsilon 以下，对应的波长漂移在亚皮米（sub-pm）级别。目前最高端的光纤光栅解调仪分辨率通常为 0.1\text{ pm}，在如此低的信噪比下，很难在流动电极浆料扰动的背景下稳定分辨出 0.05\text{ m/s} 和 0.3\text{ m/s} 的差异。
2. 600Pa 微压差无法直接被光纤感知（压力测量）
3. 致命的温度交叉敏感干扰
- 光纤光栅对温度天然敏感（通常为 $10\text{ pm/}^\circ\text{C}$）。
- FCDI 装置在电化学反应或泵送过程中，流体温度极易产生 0.1^\circ\text{C} 级甚至更高的扰动。这一扰动将产生约 1\text{ pm} 的波长漂移，这会完全淹没流速和微压差产生的微弱应变信号。
二、 引导提问（寻找替代与优化可行性）
为了帮您评估能否通过结构设计（如引入悬臂梁靶板、微膜片或温度补偿机制）来实现这一测试，我们需要确认以下 2 个关键的技术设计问题：
- 结构转换设计：您是否考虑在腔体内为 FBG 设计机械放大结构？（例如：将光纤贴在微型悬臂梁/靶板上以放大流体冲击力，或者将光纤贴在进出口的薄膜片上以测量压力引起的膜片形变，而不是让光纤在流体中直接拉直受力？）
- 温度补偿方案：由于温度干扰极大，您在 40\times50\times2\text{mm} 的微型腔室中是否预留了空间，用于布置一个完全不受力、只感温的参考光栅（如 OFSCN® 100°C Fiber Bragg Grating Temperature Sensor 级的超细温度探头）进行实时温度补偿？
您可以点击上述链接查看标准传感器的物理尺寸和技术参数。期待您的反馈，我们将根据您的具体安装结构探讨下一步的定制可行性。
您好！非常感谢贵司售前工程师如此专业、详尽的物理力学与光学诊断。您的分析非常精准，直接打消了我们盲目进行裸纤测试的物理误区。
针对您提出的结构转换设计和温度补偿方案，结合我们FCDI装置腔体狭小（厚度仅2mm）以及流体为“含碳颗粒浆料”的特殊工况，我们对实验方案进行了重新构思。希望与贵司进一步探讨以下改造方案的落地可行性与标准传感器的选型：
1.关于流速测量
既然低流速下裸光纤受力极其微弱，我们考虑在2mm厚的流道内，采用微型悬臂梁（或高弹性PI迎风薄片）作为机械放大介质，将光纤贴在梁的根部 。
参数补充：FCDI腔体内的流体并非纯水，而是富含碳颗粒的浆料，其密度和表观粘度高于纯水。在0.05~0.3m/s的流速下，浆料对靶板产生的阻力（DragForce）会比纯水 大。
**咨询：**贵司的OFSCN®100μm外径超细光纤光栅（Bare），其允许弯曲半径和极限应变是多少，如果我们将该超细光纤粘贴在微型悬臂梁根部，是否足以捕捉到由浆料冲击靶板引起的弯曲形变，有没有类似的做过的 案例。
2.关于压强/压差测量（微膜片外置应 变方案）
600Pa无法直接被裸光纤感知。我们计划调整方案，在装置的进水口和出水口固体壁面上分别开辟“微压窗口”，封装高弹性微膜片（如微米级不锈钢或高弹高分子膜），将压力转化为膜片的 拉伸应变。
**咨询：**针对这种膜片表面测微小应变的需求，贵司提到的（合金管封装应变传感器）的物理尺寸（尤其是厚度和长度）是多少。能否贴在的微型圆膜片上，若由于2mm腔体限制空间不足，直接使用裸光栅加胶水固结在膜片上，是否能达到更高的 应变灵敏度。
3.关于原位温度补偿方案 （双光栅差分）
在15mm间距的3个测点上，我们计划采用双纤并行或 单纤双光栅方案：
在每个测点位置，布置一根测应变的光纤，以及一根套在毛细管内完全不受力的OFSCN®超细温度探头。利用参考光栅进行实 时的绝对温度扣除。
**咨询：**能否提供定制化的“一体化探头”，即在一根毛细管内集成3个测点，每个测点同时包含“一根受力光栅+一根悬空温补光栅”，确保在2mm的狭缝里只需 穿过一根复合毛细管。
期待与贵司技术团队针对上述微型化结构（悬臂梁/微膜片）与光纤集成的可行性进行深入探讨。如果贵司有类似的微应变、微流速测试的既往 案例，也请分享。谢谢！
您好！非常高兴看到您和您的研发团队展现出如此严谨、科学的工程探索精神。您提出的**“悬臂梁/靶板转换流速”以及“微压窗口薄膜转换压力”**的升级设计方案，在物理和力学原理上是完全正确的，也是光纤光栅传感在微型、极端工况应用中非常经典的工程转化思路。
针对您重新构思的三个技术方向，我为您提供以下专业的技术解答与方案分析：
一、 逐项技术可行性分析
1. 关于流速测量：100μm细径光栅的力学极限与应用
2. 关于压强/压差测量：合金管封装 vs. 裸光栅表贴
-
合金管传感器物理局限：
OFSCN® Alloy Tube Packaged Fiber Bragg Grating strain sensor 的默认外径 \le 1.1\text{ mm}，虽然厚度可以适应 2\text{ mm} 腔体，但其出厂标定的单个应变测量段长度定制范围默认在 10\text{ cm} \sim 2\text{ m}。
(下图为合金管应变传感器实物参考：)
由于您的 FCDI 装置整体腔室尺寸仅为 40 \times 50\text{ mm}，进出口的“微压窗口”膜片直径通常只有数毫米级别，这导致合金管封装在物理空间上根本无法贴装。
-
裸光栅贴装优势：
在您的工况下，直接采用裸光纤光栅通过胶水固结在膜片上是最佳方案。由于没有合金管自身刚度对薄膜形变的阻碍，膜片的微小形变能以极高的效率直接传递给裸光栅的纤芯，从而获得远高于管式封装的应变灵敏度。
3. 关于原位温度补偿：“一体化复合毛细管”的物理冲突
- 工艺可行性：
在技术上，将两根细径光纤（一根固定在内壁测应变，一根悬空测温）封装在同一根外径约 0.5 \sim 1.0\text{ mm} 的不锈钢或石英毛细管中，并在一根管内制作 3 个测点，在制造工艺上是可行的。
- 结构力学冲突（关键瓶颈）：
由于您需要通过 3 个独立的悬臂梁或膜片来测量空间上的“流速分布”和“压力梯度”，如果将一根连续的、有一定弯曲刚度的金属或石英毛细管横跨全部 3 个测点，毛细管本身将成为一个强约束梁，强行把 3 个本应独立变形的悬臂梁/膜片物理耦合在一起。这会导致第 1 点受力产生的形变通过毛细管传导至第 2 点，从而导致信号发生严重串扰，无法分辨真正的局部空间分布。
二、 引导提问
为了规避上述机械耦合和材料冲刷磨损带来的风险，我们需要跟您进一步确认以下 2 个关键的技术结构问题：
-
测点物理去耦：为了避免单根复合毛细管带来的机械耦合，您是否可以考虑放弃单根贯穿的设计，改用 3 路独立的微型毛细管探头引出？例如：每个测点使用 1 根外径可低至 0.6\text{ mm}、内部悬空的超细温度传感器（如 OFSCN® 100°C Fiber Bragg Grating Temperature Sensor 的定制极细版）提供温度参考，而测应变的光栅则通过裸纤独立表贴在对应的悬臂梁或膜片上，在空间上完全物理隔绝？
(下图为默认 0.9\text{ mm} 外径、可定制 0.6\text{ mm} 外径的超细温补传感器参考：)
-
碳颗粒浆料的冲刷防护：由于流动电极浆料中含有具有磨蚀性的碳颗粒，裸光纤贴装在悬臂梁或膜片后，会直接暴露在浆料的冲刷环境中。您是否需要我们在裸光栅表面定制聚酰亚胺（PI）重涂覆，或在您的贴装工艺中考虑增加一层弹性防护涂层（如抗冲刷的氟胶）？
期待您的反馈。我们可以基于您的空间限制和解耦需求，进一步讨论裸纤串和微型温补探头的定制参数。

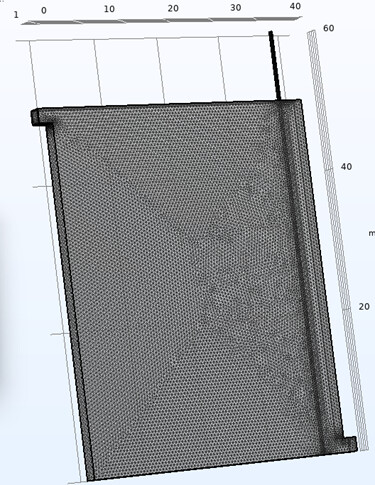

您好，这是我仿真建模的图像，你看我要如何去改造装置安装光纤达到我的测量目的。下面依次为3维建模图像，压强分布图像和速度场的分布图像。我的目的就是测得高流速区域和低流速区域的差异，以及高压强区域和低压强区域的差异。
您好！非常感谢您分享如此直观、详尽的 COMSOL 有限元仿真图像。
通过您的仿真结果，我们可以清晰地看到该 FCDI 装置腔室（ 40 \times 50 \times 2\text{ mm} ）内部的物理场分布特性：

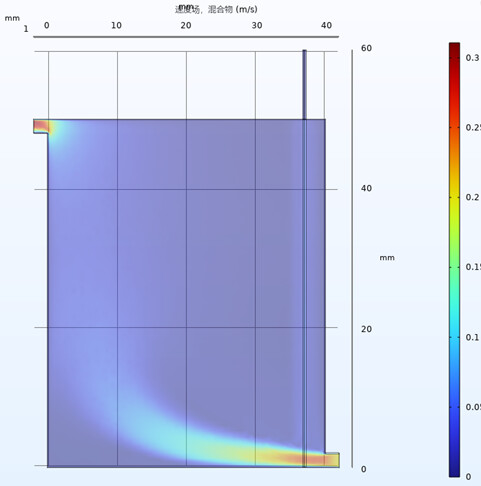

- 速度场（Image 3）： 流体呈现非常明显的“对角对流通道”特征。从右下角进水口到左上角出水口形成了一条高速射流带（红色/黄色区域，流速达 0.3\text{ m/s} ）；而右上角和左下角则是典型的流动死区（深蓝色区域，流速 \le 0.05\text{ m/s} ）。

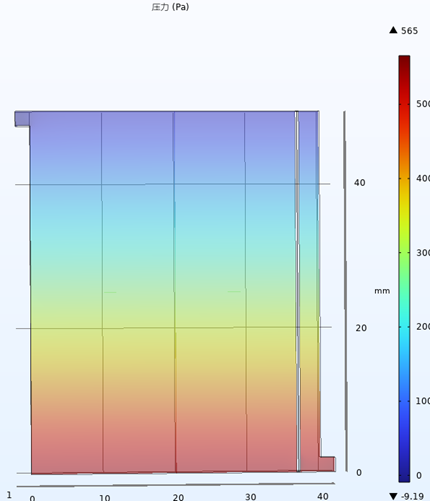

- 压力场（Image 2）： 压强从右下角进水口（红色区域，最高约 565\text{ Pa} ）向左上角出水口（蓝色区域，最低约 -9.19\text{ Pa} ）呈对角线阶梯状衰减，整体最大压差约为 570\text{ Pa} 。
结合这一极其微型的腔体工况和浆料流动特性，为了帮您成功实现“测出高低流速差异”和“测出进出口压差趋势”的科研目的，我为您梳理了一套**“微型结构改造与光纤贴装”**的具体工程方案：
一、 装置改造与光纤安装方案推荐
1. 流速分布测量：多点悬臂梁/靶板剪切应变设计
要在 2\text{ mm} 厚的狭窄流道内，区分主通道（ 0.3\text{ m/s} ）与死区（ 0.05\text{ m/s} ）的流速差异，直接将光纤横跨拉直是无法感知的。
2. 微压差测量：固体壁面外置“微压窗口”膜片设计
由于装置内部最大压差仅有 \Delta P \approx 570\text{ Pa} （约 0.00057\text{ MPa} ），属于极微弱压力，必须通过结构进行机械放大。
- 装置改造：
在 FCDI 装置的**右下角（高压区，近进水口）和左上角（低压区，近出水口）**的固体壁面上，分别开设一个直径约 5\text{ mm} \sim 8\text{ mm} 的圆形“微压测定窗口”，并在窗口上封装一层高弹性金属薄膜（如 20\ \mu\text{m} 厚的不锈钢膜）或高分子弹性膜（如 PDMS 膜）。
- 光纤安装：
将裸光栅串 OFSCN® Thin-Diameter Fiber Bragg Gratings / FBG Strings (Bare) 预拉伸后，用弹性胶水横跨粘贴在薄膜的中心外侧。当腔体内部压力波动时，薄膜产生鼓胀形变，直接拉伸光纤光栅。这样可以将微弱的压力转换为明显的轴向应变，能够轻松分辨出数百帕斯卡的微小压力变化。
3. 实时原位温度补偿：去耦式温补探头
由于浆料流动摩擦、电化学反应都会带来温升，为了不让温度漂移干扰上述极其微弱的应变信号，必须进行温度补偿。
- 安装方法：
由于单根毛细管贯穿会产生机械刚度耦合，我们建议将测应变的光栅（直接表贴在悬臂梁或膜片上）与测温的光栅在空间上物理分离开来。
在腔室的壁面上单独开孔引入一个完全不受力、只感温的超细参考探头，用于实时采集流体温度并进行差分扣除。
- 产品选型：
推荐使用 OFSCN® 100°C Fiber Bragg Grating Temperature Sensor 的定制极细版（外径可低至 0.6\text{ mm} ，不锈钢无缝钢管封装），该外径能轻松适应您 2\text{ mm} 的腔室通道，且抗冲刷能力极强。
(下图为默认外径 0.9\text{ mm} 、可定制最小外径 0.6\text{ mm} 的超细温度传感器实物参考：)
二、 技术诊断总结
通过增加 “局部微悬臂梁（测流速差异）” + “壁面微膜片窗口（测压差）” + “去耦式超细温补探头” 的改造，您的 FCDI 装置可以完美避开光纤直接受力极其微弱、以及物理信号相互耦合的盲区。
您可以点击上述链接查看详细技术参数。如有具体技术疑问，欢迎继续探讨。
