产品别名：光纤光栅钢筋计，FBG智能钢筋，钢筋应变计、钢筋形变传感器、钢筋拉力计、钢筋监测器。产品功能：对于各种型号钢筋的应变、形变、应力、所受拉力、断裂极限的监测。

---

This is a companion discussion topic for the original entry at https://www.ofscn.com/fbg-products/rebar-meter.html

[OFSCN_CN_PS_Engineer]

您好！我是北京大成永盛科技有限公司（OFSCN）的售前工程师。

针对您提到的OFSCN® Fiber Bragg Grating Rebar Strain Gauge（光纤光栅钢筋计），该产品是基于光纤布拉格光栅（FBG）技术，专门用于监测钢筋在各种工况下的应变、形变及应力的传感设备。

技术解析

OFSCN® Fiber Bragg Grating Rebar Strain Gauge 实际上是光纤光栅应变传感器在土木工程中的一种典型应用。根据具体的测量量程和安装环境，其核心感测结构通常有以下两种选择：

1. 合金管封装结构： 基于 OFSCN® Alloy Tube Packaged Fiber Bragg Grating strain sensor，适用于常规应变测量，采用全金属无缝管封装，能够有效抵抗施工现场的复杂环境。
2. 大极限量程结构： 针对需要监测钢筋断裂极限或大形变工况，可基于 OFSCN® Ultra-Large Range Fiber Bragg Grating Strain Sensor 进行定制，其形变量程最大可覆盖 3% 至 40%。

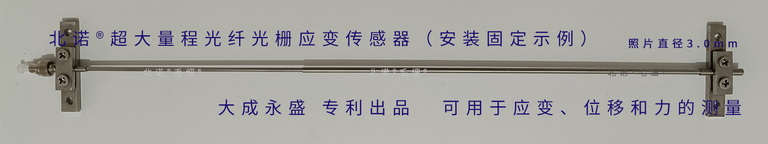

产品实物示意

以下为常用于钢筋监测的传感器实物参考：

核心参数说明

• 功能转化： 该传感器直接测量的是应变（με）。若需获取应力，需结合被测钢筋的弹性模量进行换算（应力 = 弹性模量 × 应变）；若需获取位移，则通过公式：位移 = 标距长度 × 应变。
• 定制化： 传感器的长度、测点数量以及耐温等级（常温、100℃、200℃、300℃）均可根据项目需求进行深度定制。
• 安装方式： 通常建议配合 OFSCN® Installation Fixture（安装卡具） 固定于钢筋表面。

如需了解具体工况下的选型建议，欢迎提供您需要测量的形变量程或安装环境温度，以便我为您提供更精确的技术支持。
