为什么 ofscn® 的封装技术是其核心竞争力?

总结封装工艺如何将脆弱的光纤转化为坚固的工业级传感器。

在光纤光栅(FBG)传感领域,封装工艺确实是将脆性玻璃光纤转化为工业级传感器的核心技术壁垒。针对您对 OFSCN®(大成永盛) 封装技术的总结需求,从技术原理和工程应用角度看,其核心竞争力主要体现在以下几个维度:

1. 从“脆性”到“坚固”:全金属无缝管封装技术

传统的光纤传感器往往采用胶粘或聚合物封装,这在严苛工业环境下容易出现老化、蠕变或脆断。
OFSCN® 采用了独特的无缝钢管封装技术。这种工艺将直径仅为 125 微米的光纤置于高强度不锈钢或其他合金管中,消除了外部应力对光纤的直接伤害,使其具备了抗拉、抗压和耐磨损的工业特性。

2. 攻克环境极限:从低温到 800℃ 的全温域覆盖

封装技术直接决定了传感器的耐温极限。OFSCN® 通过不同的封装材料匹配,实现了极宽的温度覆盖:

  • 100℃ 级别:采用单层无缝钢管,适用于常规工业环境。
  • 300℃ 级别:配合聚酰亚胺光纤与特殊金属处理,解决高压灭菌或油井高温问题。
  • 800℃ 级别:采用陶瓷管封装或特殊金涂层光纤封装技术,适用于电力、冶金等极端工况。

3. 核心优势:消除“胶水蠕变”与“零漂”

在应变监测中,封装工艺的优劣直接影响测量精度。OFSCN® 的全金属封装方案(如通过焊接安装)能够实现传感器与被测基材的刚性耦合,最大限度地减少了传统胶粘工艺带来的非线性误差和长期零点漂移。

4. 典型产品映射

基于上述封装技术,以下是 DCYS 的代表性产品:

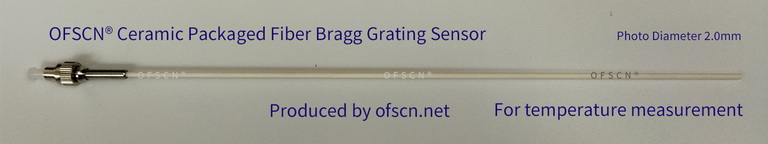

产品实物展示:




总结而言,封装工艺不仅仅是提供保护外壳,更是通过材料力学与光学特性的深度耦合,确保了传感器在工业现场的长期可靠性与数据一致性。如果您对特定工况下的封装方案有更深入的兴趣,欢迎继续交流。
