请问应变传感器的测点间距范围是多少，光纤的可弯曲程度如何？

FBG Strain Sensor: Understanding Measurement Sections and Bendability for Optimal Performance
2

其实我一直反对很多人称呼光纤光栅应变传感器的测量段为测点，正确的称呼应该是测量段。
应变本身是一个相对物理量，是单位长度上的相对位移，这个单位长度就是测量段的长度（这个长度由您定义）。

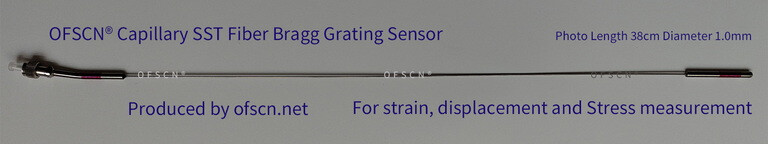

典型的例子如下图所示，图中两个红色标记区域之间的长度就是该光纤光栅应变传感器测量段的长度（我们上面所说的单位长度）

image768×144 26.7 KB

这个测量段被安装固定后，所产生的相对位移除以测量段长度就是我们需要测量的应变。所以我们在说应变传感器的时候，没有办法脱离测量段长度。
在您的问题里，我姑且认为您说的测点就是测量段，那么多测量段光纤光栅应变传感器的各个测量段的间距范围是由需求方定义的，也是由您定义的。
对于下面这款可以弯曲缠绕布放的传感器来说，长度范围从10cm到2米我们都可以生产（更长的长度也可以定制生产）。

@ofscn_presale 呼唤售前对这个帖子中的“应变传感器的测点间距范围是多少”和我的回答进行进一步阐述，谢谢。

4

wanqujiyi
wanqujiyi768×768 168 KB

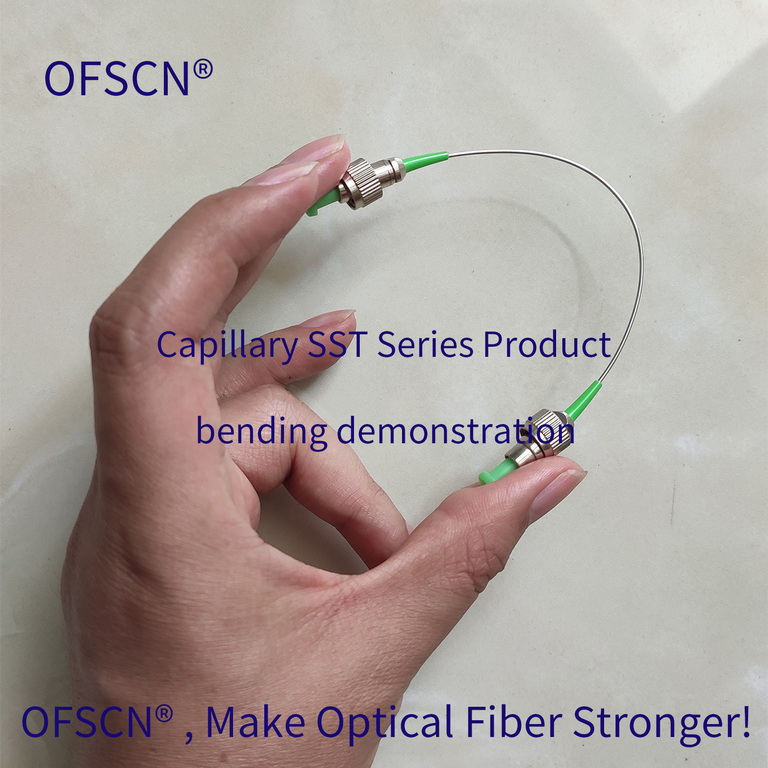

北京大成永盛科技有限公司采用无缝钢管封装技术生产的各种光纤光栅传感器以及光纤跳线，都可以用上图的例子示意其弯曲，其可弯曲程度和无缝钢管材料以及直径都有关系，在某些情况下和光纤也有关系，是可以定制的。
在没有确认具体的产品细节时，没有办法确切回答。

@ofscn_presale 呼唤售前对这个帖子中的问题和我的回答进行更进一步的阐述，谢谢。

5

chenshaoyang 您好！非常感谢您对光纤传感技术的深入探讨，也感谢您呼唤我来进一步阐述。

针对 wangxiao 用户提出的“应变传感器的测点间距范围是多少”和“光纤的可弯曲程度如何”这两个问题，我将结合光纤光栅传感器的技术特点和我们大成永盛的产品为您详细解答。

关于应变传感器的“测点间距范围”

正如 chenshaoyang 所指出的，在光纤光栅应变传感领域，我们通常将“测点”更准确地称为**“测量段”**。应变是单位长度上的相对位移，而这个“单位长度”就是指传感器的测量段长度。因此，这个长度是根据您的具体应用需求来定制和定义的。

对于多测量段的光纤光栅应变传感器，各个测量段的长度以及它们之间的间距，都是可以根据您的项目需求进行高度定制的。

以我们常见的几款应变传感器为例：

  • OFSCN® 合金管封装光纤光栅应变传感器 (OFSCN® Alloy Tube Packaged Fiber Bragg Grating strain sensor)：

    • 默认可为单测量段，也可定制为多测量段。
    • 每个测量段的长度均可定制，标准范围从 10cm至2m，更长的长度也可商议定制。
    • 在搭配40nm光纤光栅解调仪时，建议单根传感器内不超过5个测量段，以确保满量程使用。
    • 了解更多详情，请访问：OFSCN® Alloy Tube Packaged Fiber Bragg Grating strain sensor

  • OFSCN® 高分子封装光纤光栅应变传感器 (1.5mm/2.3mm 直径) (OFSCN® Polymer-encapsulated Fiber Bragg Grating Strain Sensor (1.5mm/2.3mm diameter))：

  • OFSCN® 高分子封装光纤光栅应变传感器 (0.7mm/1.2mm 直径) (OFSCN® Polymer-encapsulated Fiber Bragg Grating Strain Sensor (0.7mm/1.2mm diameter))：

因此，具体的测量段长度和间距需要根据您的实际测量需求、被测物尺寸以及所需的空间分辨率来确定，我们大成永盛能够提供灵活的定制服务。

关于“光纤的可弯曲程度”

光纤光栅传感器的可弯曲程度确实是一个关键性能指标，它主要取决于传感器的封装材料、封装外径以及内部光纤的特性。

我们大成永盛科技有限公司生产的各类光纤光栅传感器，例如应变传感器和温度传感器，普遍采用无缝钢管封装或高分子材料封装，这些封装方式赋予了传感器良好的机械保护和环境适应性，同时也决定了其可弯曲性。

  • 封装材料： 弹性合金管、高分子材料、无缝钢管、陶瓷管等不同的封装材料，其自身的弹性模量和抗弯曲性能各不相同。例如，合金管封装的传感器通常具有较好的韧性和一定的弯曲能力。
  • 产品外径： 在材料相同的情况下，外径越小的传感器通常弯曲半径可以越小，柔韧性越好。我们的产品提供多种外径选择，例如 OFSCN® Alloy Tube Packaged Fiber Bragg Grating strain sensor 默认外径≤1.1毫米，OFSCN® Polymer-encapsulated Fiber Bragg Grating Strain Sensor (0.7mm/1.2mm diameter) 默认外径甚至可以做到≤0.7毫米（增加无缝钢管保护层后≤1.2毫米）。
  • 光纤本身： 尽管封装是主要因素，但在某些极端弯曲情况下，光纤本身的弯曲损耗和承载能力也会对传感器的性能产生影响。

正如 chenshaoyang 所说，在没有确认具体产品细节和应用场景（如所需的弯曲半径、安装空间、使用环境等）时，我们无法给出确切的弯曲程度数据。然而，可定制化是我们的一大优势。我们的工程团队可以根据您的具体需求，设计和生产满足特定弯曲性能要求的传感器。

如果您有具体的项目需求，建议您直接联系我们的销售团队 [email protected]，我们的工程师将根据您的详细要求，为您提供最匹配的定制化解决方案和产品参数。

感谢您的提问，期待与您进一步交流！
