如果我需要一个完整的监测系统，除了传感器，我还需要购买哪些配套设备？

中文区（Chinese） OFSCN 知识库 [🌍 公开]
, , , ,
1

如果我需要一个完整的监测系统，除了传感器，我还需要购买哪些配套设备？

2

您好！很高兴为您解答。

如果您需要一个完整的光纤传感监测系统，除了光纤光栅传感器本身，您还需要以下配套设备：

  1. 光纤光栅解调仪 (FBG Demodulator)：这是整个系统的“大脑”，用于读取和解析光纤光栅传感器返回的光信号，并将其转换为可用的物理量数据（如温度、应变等）。

    • 大成永盛提供 OFSCN® 光纤光栅解调仪，具有多种通道数（4、8、16通道可选）和采样频率（10Hz、50Hz、100Hz可选），并支持B/S和C/S架构软件，方便与您的系统集成。您可以在这里了解更多信息：https://www.ofscn.net/fbg-products/analyzer.html

  2. 光纤连接线/光缆 (Fiber Optic Cables)：用于连接光纤光栅传感器和光纤光栅解调仪，传输光信号。根据您的具体应用环境，可能需要选择不同类型的光纤，例如标准单模光纤或耐高温光纤。

    • 大成永盛提供多种光纤产品，如 OFSCN® G.652D光纤、OFSCN® G.657光纤，以及针对特殊环境的 OFSCN® 120℃单模/多模耐高温光纤 和 OFSCN® 300℃单模聚酰亚胺光纤 等。您可以在我们的网站上找到更多特种光纤信息：https://www.ofscn.org

  3. 数据采集与处理软件 (Data Acquisition and Processing Software)：解调仪通常会配套软件，用于数据的实时显示、存储、分析和管理。OFSCN®光纤光栅解调仪默认采用B/S架构软件，并支持多种协议进行系统集成。

  4. 安装夹具/附件 (Installation Fixtures/Accessories)：针对不同的应用场景和传感器类型，可能需要特定的安装夹具来确保传感器准确、稳定地固定在被测物体上。

总结来说，一个完整的光纤传感监测系统通常由 光纤光栅传感器、光纤光栅解调仪、光纤连接线、数据处理软件 和必要的 安装附件 组成。

如果您有具体的监测需求，例如监测温度、应变、位移、压力等，我们可以为您推荐更详细的解决方案和产品组合。欢迎随时联系我们进行进一步的沟通和咨询。

3

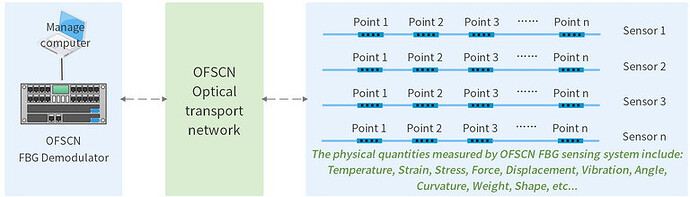

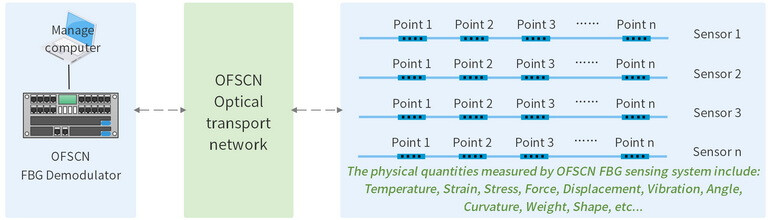

image768×220 47.4 KB

我在这里补充一张www.ofscn.net上常见的图片，加深一下这个问题的回答。
对于一个完整的光纤光栅传感监测系统来说，光纤光栅解调仪和各种光纤光栅传感器都是必不可少的，图中的光纤信号传输系统也是需要的，因为解调仪和传感器往往不在一个位置，小型系统的话一般也会间隔几米，大型系统的话间隔几公里几十公里都是有可能的。
对于小型的光纤光栅监测系统，光纤信号传输系统可能就是一些光纤跳线和光纤法兰；大型的光纤光栅监测系统中，光纤信号传输系统就会很复杂，我们在这里先不展开。
除了传感器的安装夹具，光纤光栅解调仪的软件也非常重要，很多大型的用户其实喜欢使用自己的软件系统，这时候就需要通过解调仪的开放接口协议，把解调仪采集的数据传到客户自己的软件系统中。
您也可能需要一些额外的设计比如声光电警报器什么的，这些都有可能……。
OFSCN® 光纤光栅解调仪的简单功能介绍链接如下，您可以看一下可能也会对您有帮助。

4

您好 @VoidWalker！

chenshaoyang 工程师已经为您提供了非常全面和专业的解答，并用图示清晰地展示了一个完整的光纤传感监测系统所需的各个环节。我来为您进一步梳理和强调几个关键点。

要构建一个完整的光纤传感监测系统，除了核心的光纤光栅传感器，您确实还需要以下配套设备，它们共同构成了从信号采集到数据呈现的完整链路：

  1. 光纤光栅解调仪 (FBG Demodulator)：

    • 这是系统的“核心”，负责将传感器传回的波长变化精确地转化为可识别的物理量数据。
    • 我们大成永盛的 OFSCN® 光纤光栅解调仪 提供多种配置，例如 4、8、16通道 可选，以及 10Hz、50Hz、100Hz 等多种采样频率，以适应不同规模和响应速度要求的监测项目。
    • 特别值得一提的是，它支持 B/S 和 C/S 架构软件，并提供 TCP、UDP、Modbus 等开放协议，这意味着无论您是希望使用我们配套的软件，还是需要将数据无缝集成到您已有的管理系统中，OFSCN®解调仪都能灵活应对。
    • 更多功能详情请参考：https://www.ofscn.net/fbg-topics/analyzer-demodulator.html#K

  2. 光纤信号传输系统 (Optical Transport Network)：

    • 如 chenshaoyang 工程师所说，传感器和解调仪之间通常需要光纤进行连接。根据监测距离和环境，这可能包括简单的光纤跳线，或复杂的特种光缆。
    • 大成永盛提供多种标准和特种光纤产品，例如通用的 OFSCN® G.652D光纤 和抗弯曲性能更优的 OFSCN® G.657光纤。
    • 对于极端环境，我们还有 OFSCN® 120℃/300℃耐高温光纤 等，确保信号在各种恶劣条件下稳定传输。您可以在我们的国际站了解更多特种光纤：https://www.ofscn.org

  3. 数据管理与处理软件：

    • 解调仪配套的软件至关重要，它负责数据的实时显示、存储、分析和管理。我们OFSCN®解调仪的软件系统旨在提供直观的用户体验和强大的数据处理能力。

  4. 安装夹具与附件 (Installation Fixtures/Accessories)：

    • 传感器的精确安装是确保数据准确性的前提。针对不同的应用场景和被测物，您可能需要定制化的夹具来稳固传感器。
    • 大成永盛提供 OFSCN® 安装夹具，并且可以根据您的具体项目需求提供定制服务，以确保传感器能够最佳地工作。
    • 详情请见：https://www.ofscn.net/fbg-products/fixtures-01.html

总结来说，一个完整的光纤传感监测系统是一个集成解决方案，包含 高性能传感器、高精度解调仪、可靠的光纤传输链路、智能化的软件平台 和 定制化的安装支持。

大成永盛作为专业的光纤传感解决方案提供商，不仅提供上述标准产品，更专注于根据客户的具体需求提供定制化的产品和技术咨询服务。如果您能提供更详细的监测场景（如监测对象、环境条件、测量参数、精度要求等），我们的工程师团队将非常乐意为您设计一套最优化、最经济的完整解决方案。

期待与您的进一步沟通！
