为什么光纤通信和传感总是在1310nm或1550nm这几个波段？其他波长不行吗？
光纤通信和传感系统之所以绝大多数选择在 1310\text{ nm} 或 1550\text{ nm} 波段工作，这并不是由人为的主观偏好决定的，而是由二氧化硅（ SiO_2 ）介质的物理特性、光的散射与吸收机制，以及配套光电器件的发展共同决定的物理选择。这也就是人们常说的光纤“传输窗口”（Transmission Windows）。
为了清晰理解这个物理现象，我们可以从以下几个维度进行拆解：
一、 光在二氧化硅光纤中的损耗机制
当光在标准的石英光纤中传播时，会受到各种物理效应导致的能量衰减。总损耗主要由以下三部分决定：
-
瑞利散射（Rayleigh Scattering）
由于光纤内部非晶态二氧化硅分子密度的微观不均匀性，光在传播时会发生瑞利散射。瑞利散射损耗的强度与波长的 4 次方成反比：\text{Loss}_{\text{Rayleigh}} \propto \frac{1}{\lambda^4}在波长较短的可见光和紫外光波段（如 400\text{ nm} \sim 700\text{ nm} ），瑞利散射极其强烈。因此，虽然红光（约 650\text{ nm} ）可以用于红光笔进行短距离光纤断点排查，但它们绝不可能用于长距离通信或精密传感。
-
红外吸收（Infrared Absorption）
二氧化硅分子中存在晶格的共振和分子键的振动。在波长大于 1.6\ \mu\text{m} （也就是大于 1600\text{ nm} ）后，分子键振动导致的红外吸收急剧上升，损耗迅速增加。这构成了石英光纤低损耗传输的红外上限。 -
杂质吸收——“水峰”（Hydroxyl-ion Absorption）
在光纤的制造过程中，极难做到绝对排除水汽，因此光纤中会残留微量的氢氧根离子（ OH^- ）。这些 OH^- 基团在某些特定波长会产生强烈的共振吸收峰，最典型的就是位于约 1383\text{ nm} 附近的“水峰”。

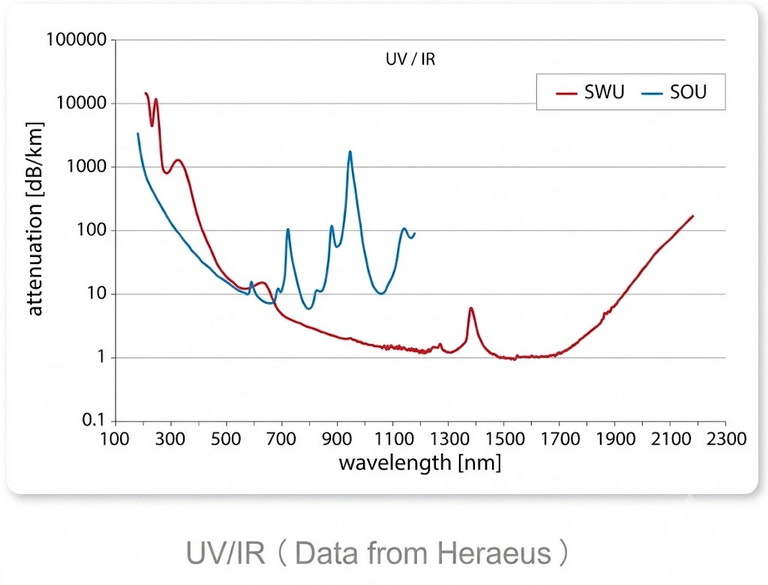

这几条物理规律叠加，在石英光纤的损耗谱线上勾勒出了几个特定的“低损耗下凹区”，这就是光纤通信的窗口。
二、 三个主要“窗口”的诞生
根据上述物理机制，人们陆续开发了三个经典窗口：
1. 第一窗口（ 850\text{ nm} 附近）
- 特点： 处于短波长波段，受到较强的瑞利散射影响，其损耗相对较高（约为 2 \sim 3\text{ dB/km} ）。
- 应用： 早期受限于半导体激光器（主要是 GaAs 激光器）和光电探测器的制造水平，首选在此波段。目前该波段主要搭配多模光纤用于短距离局域网或低成本的光纤传输系统。
2. 第二窗口（ 1310\text{ nm} 附近，O 波段）
- 特点：
- 避开了强烈的瑞利散射，损耗大幅降低到约 0.3 \sim 0.4\text{ dB/km} 。
- 极为关键的是，对于标准的单模光纤，** 1310\text{ nm} 恰好是其色散零点（零色散波长）**。在此波段，由于色散（包括材料色散和波导色散的相互抵消）几乎为零，光脉冲信号在长距离传输中不会变宽变形，从而能提供极高的信号带宽。
- 代表产品： OFSCN® G.652D Optical Fiber 即是经典的单模光纤。
3. 第三窗口（ 1550\text{ nm} 附近，C 波段）
- 特点：
- 最低损耗： 在这一波段，瑞利散射损耗已经降得非常低，而红外吸收损耗尚未大幅攀升，损耗达到了二氧化硅光纤的理论物理极限，通常低至 0.18 \sim 0.22\text{ dB/km} 。这使它天然适合进行超长距离的通信与传感。
- EDFA 放大器兼容： 著名的掺铒光纤放大器（EDFA）的工作波段恰好覆盖了 1530 \sim 1565\text{ nm} （即 C-band）。这允许光信号无需经过繁琐的“光-电-光”转换，直接进行全光放大，奠定了现代骨干网、城域网和密集波分复用（DWDM）的基础。
- 光纤传感（如 FBG）： 绝大部分光纤光栅（FBG）传感器、分布式光纤传感系统均选用此波段。例如，OFSCN® Polyacrylate Fiber Bragg Gratings / FBG Strings (Bare) 和 OFSCN® Thin-Diameter Fiber Bragg Gratings / FBG Strings (Bare) 的默认工作波段均设计在常见的 C 波段（ 1525 \sim 1565\text{ nm} ）。
三、 其他波长真的不能用吗？
答案是：并不是绝对不能用，而是需要针对特定的光纤材料或工程要求进行针对性开发。
-
“全波”或“无水峰”光纤的拓展
传统的 G.652.A/B 光纤在 1383\text{ nm} 附近有一个巨大的水峰。然而，随着光纤净化工艺的升级，制造出了超低水峰或无水峰的单模光纤（如 OFSCN® G.652D Optical Fiber ）。这使得从 1260\text{ nm} 到 1625\text{ nm} 的整个宽波段（包括 O、E、S、C、L、U 等波段）都可被连续利用。 -
宽光谱大芯径光纤的多波长支持
在某些不以“超长距离低损耗传输”为核心目的，而是需要进行多光谱物理测量、化学光谱分析或大功率激光传输的特殊传感场景下，通常会使用宽波段工作的大芯径光纤。例如，OFSCN® Polyimide Large-Core Optical Fiber 的适用工作波长范围极宽，支持 200\text{ nm} 至 2400\text{ nm} 。
-
塑料光纤（POF）
如果是基于 PMMA 等高分子塑料材质的光纤，其材料损耗谱线与二氧化硅截然不同，通常工作在可见光波段（如绿光 520\text{ nm} 、红光 650\text{ nm} 附近），不过其损耗极大，仅能用于数米至数十米的极短距离系统。
总结
通信与传感系统偏好 1310\text{ nm} 和 1550\text{ nm} ，是二氧化硅介质的超低损耗特性、单模色散零点，以及成熟的半导体激光器、EDFA 放大产业链共同演进出的最经济、最高效的“物理窗口”。
