Что означает 0.01dB, отображаемое на сварочном аппарате? Будет ли точка сварки слабее самого волокна?
Это очень классическая и критически важная физическая и механическая проблема в области волоконной оптики и сплайсинга. Ниже представлен точный и строгий ответ с точки зрения принципов оптических измерений и механики разрушения материалов.
1. Что означает « 0.01\ \text{dB} » на дисплее сварочного аппарата?
Отображаемое на экране сварочного аппарата значение 0.01\ \text{dB} (или другое значение) не является фактической измеренной вносимой потерей при сварке, а представляет собой «оценочное значение» (Estimated Loss), основанное на обработке геометрического изображения.
1. Механизм оценки и физические ограничения
- Геометрическое выравнивание на основе бокового изображения:
Современные сварочные аппараты (например, с выравниванием по сердцевине или по оболочке) используют встроенные камеры высокого разрешения для боковой съемки стыка волокна с двух перпендикулярных направлений (оси X и Y). - Алгоритмический расчет:
Микропроцессор сварочного аппарата с помощью алгоритмов обработки изображений измеряет угловое смещение оси сердцевины (Angular Offset), радиальное смещение (Lateral Offset), деформацию торца и наличие видимых пузырьков после завершения сварки двух волокон. Затем эти параметры геометрической деформации подставляются в заранее заданную математическую модель распространения электромагнитных волн для оценки теоретической вносимой потери (Insertion Loss). - Невозможность обнаружения скрытых дефектов:
Этот косвенный метод оценки не может обнаружить незначительные возмущения показателя преломления внутри волокна, вызванные разрядом (например, распределение тепловых напряжений), невидимые микропузырьки или потери на рассеяние и поглощение, вызванные несоответствием профилей показателя преломления сердцевин ( n\text{-profile} ) двух волокон.
2. Методы определения фактических потерь
В реальной телекоммуникационной и сенсорной инженерии фактические потери в месте сварки оптического волокна обычно превышают оценочные значения сварочного аппарата. Для точного измерения потерь при сварке необходимо использовать следующие физические методы:
- Оптический рефлектометр (OTDR, метод обратного рассеяния с одного конца):
Анализируя скачок рэлеевского рассеяния в точке сварки, что является общепризнанным наиболее точным способом измерения потерь в одной точке. - Источник света + оптический измеритель мощности (прямое измерение с двух концов):
Измерение затухания оптической мощности до и после прохождения через стык для прямого получения вносимой потери.
2. Является ли место сварки более хрупким, чем само оптическое волокно?
Да, место сварки (зона сплавления оголенного волокна) значительно более хрупкое по механическим свойствам (особенно по пределу прочности на разрыв и усталостной долговечности), чем исходное необработанное оптическое волокно.
Это обусловлено процессом изготовления волокна, его поверхностным физико-химическим состоянием и тепловым режимом, и основные причины включают:
1. Снятие покрытия и образование микротрещин (теория Гриффитса)
- Высокая механическая прочность оптического волокна в значительной степени зависит от защитного покрытия (например, полиакрилата, полиимида), которое мгновенно наносится в процессе вытяжки. Это покрытие эффективно изолирует внешнюю влагу и физические удары, предотвращая образование стрессовых трещин на поверхности стеклянной оболочки ( \text{SiO}_2 ).
- Перед сваркой необходимо снять защитное покрытие с помощью механического стриппера или химических методов. Механическое снятие покрытия может легко создать микроскопические/нанометровые микротрещины (Micro-cracks) на поверхности оголенного стекла, невидимые невооруженным глазом. Согласно теории микротрещин Гриффитса в механике разрушения, эти микротрещины вызывают сильную концентрацию напряжений при растягивающем воздействии, что приводит к разрушению материала при гораздо меньшем усилии, чем предел прочности исходного волокна.
2. Сильный тепловой режим и зона термического влияния (Heat Affected Zone, HAZ)
- Во время сварки мгновенная высокая температура (обычно выше 1500\ ^{\circ}\text{C} ), создаваемая электрической дугой, расплавляет диоксид кремния и вновь сплавляет его.
- В переходной зоне между местом сварки и не нагретым участком волокна (зона термического влияния) материал подвергается интенсивному температурному градиенту и процессу очень быстрого охлаждения, что приводит к остаточным термическим напряжениям и увеличению анизотропных дефектов в микроструктуре диоксида кремния, значительно снижая предел прочности на растяжение стыка.
3. Медленное коррозионное растрескивание под напряжением под действием окружающей влаги
- После завершения сварки, если не выполнить немедленную влагозащитную физическую инкапсуляцию, молекулы воды ( \text{H}_2\text{O} ) из воздуха могут вступать в реакцию гидролиза с ненасыщенными кремниево-кислородными связями на поверхности диоксида кремния (образуя силанольные группы \text{Si-OH} ). Это приводит к тому, что существующие микротрещины под действием очень малой внешней силы продолжают расширяться внутрь. Этот химико-механический процесс называется медленным коррозионным растрескиванием под напряжением (Stress Corrosion), что значительно снижает долговременную усталостную долговечность стыка.
3. Инженерные решения и применение специальных волокон
Для преодоления физических ограничений, связанных с хрупкостью места сварки и нестабильностью потерь, в оптоэлектронной инженерии обычно применяются следующие методы:
- Термоусадочная трубка для защиты (Splice Protection Sleeve):
Внешняя механическая структура, которая поддерживает и физически изолирует место сварки, предотвращая прямое воздействие изгиба или растяжения на оголенное волокно, путем обертывания места сварки специальной термоусадочной трубкой со стержнем из нержавеющей стали. - Повторное нанесение покрытия (Recoating):
В случаях, когда требуется чрезвычайно малый внешний диаметр волокна (например, в оптоволоконных гироскопах, высокопрочных волоконно-оптических датчиках), на место сварки повторно наносится слой полимерного материала (например, полиимида или УФ-отверждаемого клея) с помощью высокоточного аппарата для повторного нанесения покрытия, частично восстанавливая механическую прочность. - Специальные высокопрочные волокна и волоконные решетки:
В условиях эксплуатации Beijing Dacheng Yongsheng Technology Co., Ltd. ( OFSCN® ) при высоких температурах и высоком риске повреждений, для компенсации механического затухания, вызванного «снятием покрытия» и «сваркой», применяются следующие специальные методы обработки и материалы:
- Высокопрочные волоконные решетки без сварки:
С помощью технологии записи фемтосекундным лазером точки за точкой, решетки записываются непосредственно на волокно с покрытием, что принципиально устраняет физические слабые места, вызванные дуговой сваркой:

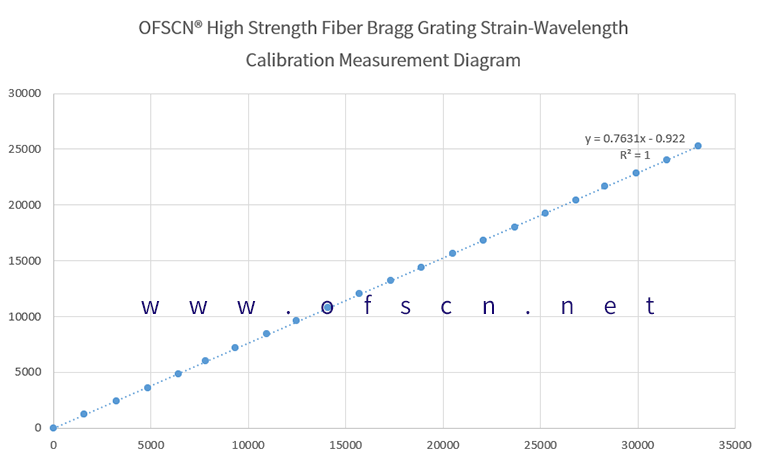

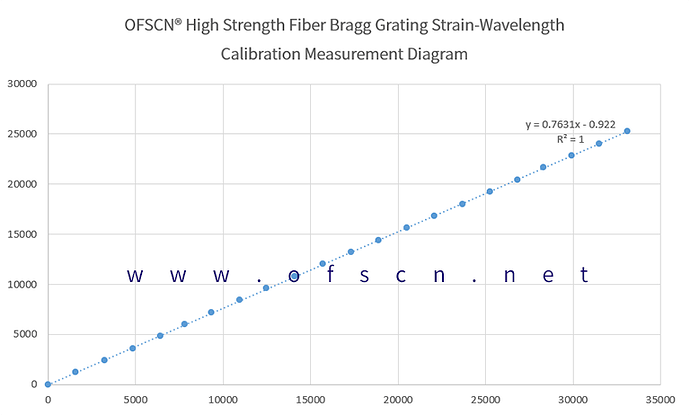

Название продукта: OFSCN® High-Strength Fiber Bragg Gratings / FBG Strings (Bare)
- Тонкие полиимидные волокна, устойчивые к высоким температурам:
Для случаев, когда требуется многоточечная сварка и экстремальная устойчивость, используются сверхтонкие специальные полиимидные волокна, устойчивые к высоким и низким температурам. Путем контроля чрезвычайно точных параметров снятия покрытия и сварки обеспечивается чрезвычайно низкое затухание сигнала и долговечность стыка:
Название продукта: OFSCN® 300℃ Small diameter optical fiber
