Was ist der Polarisationszustand (SOP)?

Beeinflusst die Schwingungsrichtung des Lichts meine Messgenauigkeit?

Die Schwingungsrichtung des Lichts (d. h. der Polarisationszustand, State of Polarization, kurz SOP) beeinflusst die Messgenauigkeit von Glasfaser- und Glasfaser-Gitter (FBG)-Sensoren erheblich. In der Präzisions-Lichtmesstechnik ist dies ein physikalisches Phänomen, das unbedingt berücksichtigt und kontrolliert werden muss.

Im Folgenden wird erläutert, wie der Polarisationszustand die Messgenauigkeit beeinflusst und wie diese aus zwei Perspektiven – physikalische Mechanismen und technische Praxis – optimiert werden kann:

I. Physikalische Mechanismen: Einfluss des Polarisationszustands und der Doppelbrechung auf die Messgenauigkeit

In idealen Singlemode-Glasfasern enthält der Grundmodus (HE_{11}) zwei räumlich senkrecht zueinander stehende, entartete Polarisationszustände. Wenn die Faserstruktur absolut kreisrund symmetrisch ist und keine externen Spannungen aufweist, haben die Ausbreitungskonstanten dieser beiden Polarisationszustände exakt die gleichen Werte. Bei der tatsächlichen Herstellung, Verkapselung und Installation wird die Glasfaser jedoch unweigerlich mit folgenden Situationen konfrontiert:

  1. Intrinsische und induzierte Doppelbrechung (Birefringence):
    Minimale geometrische Asymmetrien, Biegungen, Verdrehungen der Glasfaser sowie Spannungen bei der Verkapselung (Querspannungen) aufgrund von Inkompatibilitäten bei den Wärmeausdehnungskoeffizienten zerstören die Kreis Symmetrie der Glasfaser. Dies führt zu einer Doppelbrechung im Inneren der Glasfaser, wodurch die effektiven Brechungsindizes für Licht, das sich entlang zweier senkrechter Achsen (schnelle und langsame Achse) ausbreitet, unterschiedlich sind (d. h. n_{\text{eff}, x} \neq n_{\text{eff}, y}).

  2. Aufspaltung der Bragg-Wellenlänge (Wavelength Splitting):
    Die Formel für die reflektierte Mittenwellenlänge eines Glasfaser-Gitters (FBG) lautet \lambda_B = 2 n_{\text{eff}} \Lambda . Unter dem Einfluss der Doppelbrechung teilt sich der ursprüngliche einzelne Reflexionspeak in zwei unabhängige Bragg-Reflexionspeaks auf, die den schnellen und langsamen Achsen entsprechen:
    \lambda_{Bx} = 2 n_{\text{eff}, x} \Lambda
    \lambda_{By} = 2 n_{\text{eff}, y} \Lambda

  3. Messfehler durch Polarisationsdrift:
    Wenn der Polarisationszustand (SOP) des einfallenden Lichts durch äußere Störungen (wie leichte Vibrationen der Faser-Patchkabel, Drehungen der Polarisation aufgrund von Änderungen der Umgebungstemperatur) driftet, ändert sich das Verhältnis der Leistung des einfallenden Lichts auf der schnellen und langsamen Achse dynamisch. Dies führt zu einer sich ständig ändernden relativen Intensität der beiden aufgespaltenen Reflexionspeaks, die vom Demodulator (Interrogator) empfangen werden. Da die meisten hochpräzisen FBG-Demodulatoren Algorithmen zur Ermittlung des Schwerpunkts, Gauß-Fit oder Peak-Suche verwenden, um die Wellenlänge zu erfassen, werden diese asymmetrischen Änderungen des Reflexionspeak-Profils vom Demodulator fälschlicherweise als „Mittenwellenlängen-Drift“ interpretiert. Dies führt zu einem Scheindrift bei der Temperatur- oder Dehnungsmessung und verringert die Messgenauigkeit erheblich.


II. Technische Lösung: Polarisationserhaltende Technologie (Polarization Maintaining)

Um die Störungen durch zufällige Drifts des Polarisationszustands des Lichts auf die Messgenauigkeit zu beseitigen, wird in der Präzisionsmesstechnik oder bei der Auslegung von Querspannungssensoren üblicherweise die polarisationserhaltende (PM) Technologie eingesetzt. Durch die Einführung einer extrem hohen internen, künstlichen Doppelbrechung wird das Licht gezwungen, sich in einer bestimmten Polarisationsrichtung (schnelle oder langsame Achse) auszubreiten, wodurch die durch die ungeordnete Drift des Polarisationszustands verursachten Wellenlängenstörungen vollständig vermieden werden.

In der Produktlinie von Hochleistungs-Glasfasersensoren von Da Cheng Yong Sheng (OFSCN®) werden speziell für hohe Temperaturen und extreme Umgebungen polarisationserhaltende Fasern entwickelt.

Beispielsweise verwendet die OFSCN® 300℃ Polyimide Panda-type PM Optical Fiber eine hochpräzise „Panda“-Stressstruktur. Diese Struktur erzeugt durch die präzise Injektion von hochdotierten Spannungszonen auf beiden Seiten des Kerns eine extrem starke und stabile Doppelbrechung (polarisationserhaltende Eigenschaft) im Inneren der Glasfaser. Dadurch behält das Licht bei der Übertragung eine sehr hohe Polarisations-Löschverhältnis, was die durch externe Störungen verursachte Polarisationsdrift im Grunde blockiert und eine extrem hohe Signalintegrität und Demodulationsgenauigkeit gewährleistet.

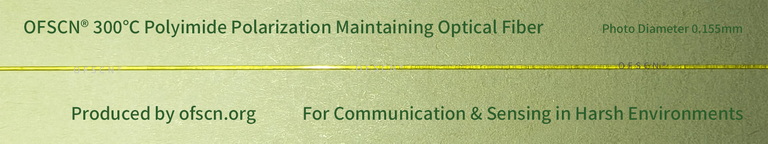

Offizielle Produktstandardbilder:

Haupttechnische Parameter des Produkts:

  • Strukturelles Design: Annahme eines hochpräzisen Panda-Typ-Stress-Strukturdesigns.
  • Temperaturbereich: Betriebstemperaturbereich von -200\ \text{°C} bis 350\ \text{°C} (oder -270\ \text{°C} bis 350\ \text{°C}), mit einer hochtemperaturbeständigen Polyimid-Beschichtung außen.
  • Physikalische Geometrie: Kerndurchmesser 9\ \mu\text{m}, Manteldurchmesser 125\ \mu\text{m} , Beschichtungsdurchmesser 155\ \mu\text{m} .
  • Anwendbare Wellenlänge: Standard-Arbeitswellenlänge ist 1550\text{nm} .

Fazit

Die Schwingungsrichtung des Lichts (Polarisationszustand) beeinflusst nicht nur die Messgenauigkeit von Glasfasersensoren, sondern ist in gewöhnlichen Singlemode-Systemen ohne Polarisationskontrolle oft die Hauptursache für Drift und zufälliges Rauschen im Messsystem. Durch die Verwendung von polarisationserhaltenden Fasern (PM Fiber) und darauf basierenden polarisationserhaltenden Gittern (PM-FBG) kann die Lichtpolarisation auf einer bestimmten Achse fixiert werden, wodurch Wellenlängenmessfehler, die durch SOP-Drift verursacht werden, vollständig eliminiert werden.
