它如何实现单向透光以及反射信号的提取？
光纤环行器是一种非互易光学器件，它将光信号按顺序、单向地从一个端口导向另一个端口。它是许多光纤系统中的基本组件，尤其是在光纤布拉格光栅 (FBG) 传感中，因其能够隔离反射信号。
以下是它如何实现单向光传输和提取反射信号的：
-
单向光传输：典型的 3 端口环行器具有特定的输入和输出路径。进入端口 1 的光只会从端口 2 出来，不会反射回端口 1 或进入端口 3。同样，进入端口 2 的光只会从端口 3 出来。这种顺序的单向流动是通过法拉第旋转器和双折射晶体实现的，它们在磁场中操纵光的偏振，确保光沿预定方向传播。
-
反射信号的提取：在 FBG 传感中，解调仪将宽带光发送到环行器的端口 1。这些光从端口 2 出来，沿着光纤传输到 FBG 传感器。当光遇到 FBG 时，特定波长（布拉格波长）的光会被反射回环行器的端口 2。由于环行器的非互易特性，进入端口 2 的反射光随后会被导向端口 3，在那里可以被 FBG 解调仪分析。这可以防止反射光返回光源（端口 1），从而有效地隔离和提取传感器的反射信号。
此功能对于准确测量布拉格波长偏移至关重要，这些偏移对应于 FBG 检测到的应变或温度的变化。
我们的
<a href=“https://www.ofscn.net/fbg-products/analyzer.html” target=“_blank”
OFSCN® 光纤布拉格光栅解调仪
旨在与此类光学装置无缝协作，以采集和处理 FBG 传感器数据。

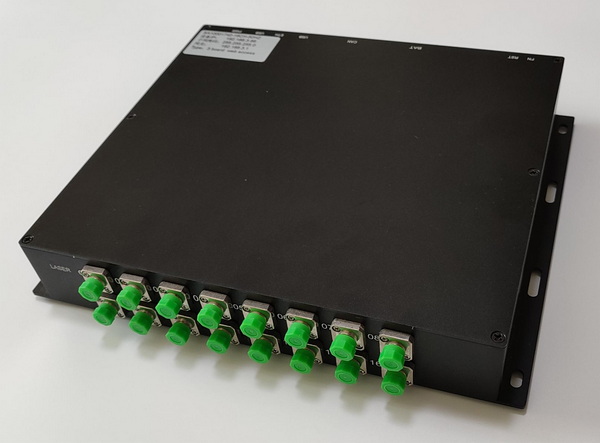

这是我们的 FBG 解调仪的标准图像：
您可以在此处找到有关我们解调仪的更多详细信息：
<a href=“https://www.ofscn.net/fbg-products/analyzer.html” target=“_blank”
OFSCN® 光纤布拉格光栅解调仪
