Welche Nachteile hat es für die Lichtübertragung, wenn der Kern einer Glasfaser keine perfekte Kreisform aufweist?
Wenn der Faserkern (Kern) keine exakt kreisförmige Geometrie aufweist (d. h. geometrische Rundheitsabweichungen, Elliptizität oder unregelmäßige Symmetrie), führt dies zu einer Reihe unerwünschter physikalischer Effekte in der Wellenleiterphysik und der praktischen Glasfaserübertragung. Die Hauptschäden manifestieren sich in folgenden Aspekten:
1. Zerstörung der Polarisationsentartung, Einführung von geometrischer Doppelbrechung und Polarisationsmodendispersion (PMD)
In einer idealen, kreissymmetrischen Monomode-Glasfaser enthält der Grundmodus (LP_{01}-Modus) tatsächlich zwei entartete Zustände mit senkrecht zueinander stehenden Polarisationsrichtungen (typischerweise entlang der x- und y-Achse definiert). Aufgrund der perfekten geometrischen Symmetrie haben diese beiden Polarisationszustände dieselbe Ausbreitungskonstante (eta_x = eta_y) und breiten sich in der Faser mit derselben Phasen- und Gruppengeschwindigkeit aus.
Sobald der Kern jedoch nicht kreisförmig ist (z. B. leicht elliptisch), wird diese geometrische Kreissymmetrie gebrochen, was zur Auflösung der Entartung der beiden orthogonalen Polarisationszustände führt. Zu diesem Zeitpunkt sind die Ausbreitungskonstanten der beiden Polarisationsmoden nicht mehr gleich ($eta_x
eq eta_y$), wodurch in der Faser eine geometrische Doppelbrechung (\Delta n = |n_x - n_y| \neq 0) entsteht. Dies führt zu erheblichen Übertragungsschäden:
- Polarisationsmodendispersion (PMD, Polarization Mode Dispersion): Die beiden Polarisationskomponenten erfahren während der Übertragung einen Unterschied in der Gruppengeschwindigkeit. Mit zunehmender Übertragungsdistanz wird der Lichtpuls im Zeitbereich aufgespalten oder verbreitert, was zu Signalverzerrungen führt. In optischen Kommunikationssystemen mit hohen Bitraten und langen Distanzen ist PMD einer der Hauptengpässe, der die Übertragungsbandbreite und die Relaisdistanz begrenzt.
- Instabiler Polarisationszustand (SOP) am Ausgang: Aufgrund externer Umwelteinflüsse (wie Temperaturänderungen, geringe mechanische Biegung) wird die quantisierte Doppelbrechungsverteilung kontinuierlich verändert, was zu zufälligen Drift des Polarisationszustands am Ausgang der Faser führt. Dies verursacht schwere Demodulationsstörungen für kohärente optische Kommunikationssysteme und polarisationssensitive Sensoren.
2. Verzerrung des Modenfelds und erhöhte Spleiß-/Kopplungsverluste
Die Nichtrundheit des Kerns führt zu räumlichen Verzerrungen der elektromagnetischen Feldverteilung, wodurch die Modenfeldverteilung (MFD) des Grundmodus von einer gleichmäßigen Kreisform zu einer elliptischen oder unregelmäßigen Form wird:
- Erhöhte Spleißverluste (Splice Loss): Während der Ausrichtung oder des Spleißens von Glasfasern, selbst wenn die geometrischen Zentren zweier Fasern perfekt ausgerichtet sind, kann das Modenfeldprofil nicht perfekt übereinstimmen, wenn der Kern einer (oder beider) Fasern nicht kreisförmig ist. Diese Modenfeldfehlanpassung (Mode Field Mismatch) führt zu zusätzischer optischer Streuung, wodurch die Spleißverluste erheblich ansteigen.
- Reduzierte Kopplungseffizienz: Bei der Kopplung an Halbleiterlaser (LD) oder kreissymmetrische Wellenleiterbauelemente reduziert das verzerrte Modenfeld die optische Kopplungseffizienz erheblich und erhöht die Empfindlichkeit der räumlichen Toleranz bei der Montage.
3. Änderung der Grenzwelle (Cutoff Wavelength)
Die geometrischen Abmessungen der Glasfaser bestimmen direkt die Randbedingungen für die verschiedenen Moden. Die Nichtrundheit des Kerns verschiebt die ursprünglich symmetrischen Grenzbedingungen, was zu einer Drift der Grenzwelle (\lambda_c) der Monomode-Glasfaser in bestimmten Polarisationsrichtungen führt. Wenn die tatsächliche Betriebswellenlänge nahe der Grenzwelle liegt, kann die Nichtrundheit des Kerns dazu führen, dass höherwertige Moden (wie der LP_{11}-Modus) in bestimmten Richtungen nicht vollständig unterdrückt werden, wodurch die Monomode-Glasfaser effektiv zu einer „Multimode-Glasfaser“ wird und eine Multimoden-Interferenzdispersion verursacht.
Ausnahmefall im Engineering: Polarisationserhaltende Faser (PM Fiber)
Es muss darauf hingewiesen werden, dass bei gewöhnlichen Übertragungs- und Kommunikationsfasern die Nichtrundheit ein Herstellungsfehler im Ziehprozess ist und streng kontrolliert werden muss. Bei spezifischen Anwendungen von polarisationserhaltenden Fasern (PM Fiber) entwerfen Ingenieure jedoch absichtlich nicht-kreisförmige asymmetrische Strukturen (z. B. einen stark elliptischen Kern oder asymmetrische Hochspannungszonen im Panda-Stil um den Kern), um eine extrem starke, stabile Doppelbrechung einzuführen, die die Umgebungsstörungen weit übersteigt (\Delta n \sim 10^{-4}), um zu erzwingen, dass das eingehende Licht entlang einer definierten Polarisationsachse übertragen wird und eine zufällige Kopplung des Polarisationszustands verhindert.
Empfehlung für hochpräzise Spezialfaserprodukte
Für Sensoren oder Hochtemperatur-Kommunikationsübertragungen, bei denen die oben genannten Übertragungsverschlechterungen strikt vermieden werden müssen, um extrem niedrige Polarisationsmodendispersion und eine sehr hohe geometrische Konsistenz zu gewährleisten, bietet OFSCN® (OFSCN®) basierend auf präzisen Glasstab-Ziehprozessen Spezialfasern mit ausgezeichneten geometrischen Symmetrieeigenschaften:
-
- Technische Merkmale: Verwendet einen Kern aus hochreinem Standard-Monomode-Glasfaser G.652D mit hoher Konzentrizität. Die Exzentrizität und die Konzentrizitätsfehler des Mantels werden streng kontrolliert, um eine sehr geringe inhärente geometrische Doppelbrechung und Polarisationsdispersion zu gewährleisten.
- Standardbild:
-
- Technische Merkmale: Kombiniert extrem niedrige Nichtrundheit mit hervorragender Biegefestigkeit und eignet sich für die Übertragung und Sensorik von Signalen mit hoher Dichte und Biegeunempfindlichkeit in begrenzten physischen Räumen.
- Standardbild:
-
Für Anwendungen, die aktiven Polarisationserhalt erfordern, können polarisationserhaltende Fasern mit hochsymmetrischen, nicht-kreisförmigen Spannungsstrukturen verwendet werden:

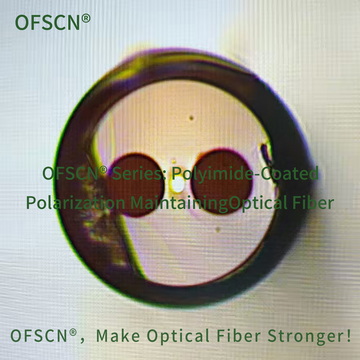

OFSCN® 300℃ Polyimide Panda-type PM Optical Fiber- Technische Merkmale: Verwendet ein hochpräzises, symmetrisches Spannungsachsen-Design vom Panda-Typ, das speziell für die stabile Aufrechterhaltung des optischen Polarisationszustands unter extremen Hoch- und Tieftemperaturbedingungen (Betriebstemperaturen von -200^\circ\text{C} bis 350^\circ\text{C}) entwickelt wurde.
