在测量应变时，如何扣除温度变化引起的波长漂移？
在光纤光栅（FBG）传感技术中，温度补偿是确保应变测量准确性的核心步骤。
1. 物理原理
光纤光栅的中心反射波长（ \lambda ）受应变（ \varepsilon ）和温度（ \Delta T ）的双重影响。其基本公式为：
\Delta\lambda = K_\varepsilon \cdot \varepsilon + K_T \cdot \Delta T
其中，K_\varepsilon 是应变灵敏度系数，K_T 是温度灵敏度系数。在测量应变时，如果环境温度发生变化，温度引起的波长漂移会叠加在应变信号上，产生误差。
2. 如何扣除温度引起的波长漂移？
在工程实践中，最常用的方法是参考光栅法：
- 布置参考测点： 在被测结构上应变测点的附近，安装一个完全相同的“参考温度光栅”。
- 物理隔离： 该参考光栅在封装或安装时必须处于**“应力释放”**状态（即它只感知温度变化，不随结构的机械形变而拉伸或压缩）。
- 差分计算： 通过解调仪同时采集应变光栅（ \Delta\lambda_{total} ）和温度光栅（ \Delta\lambda_{temp} ）的波长漂移。
- 计算公式： 真实的应变引起的波长变化 \Delta\lambda_{real\_strain} = \Delta\lambda_{total} - \Delta\lambda_{temp}。
3. DCYS (OFSCN®) 对应的产品方案
针对您提到的应变测量需求，大成永盛提供已集成或配套的解决方案：
- OFSCN® 合金管封装光纤光栅应变传感器：此类传感器专为工程设计，可选择在同一封装内集成温度补偿光栅。

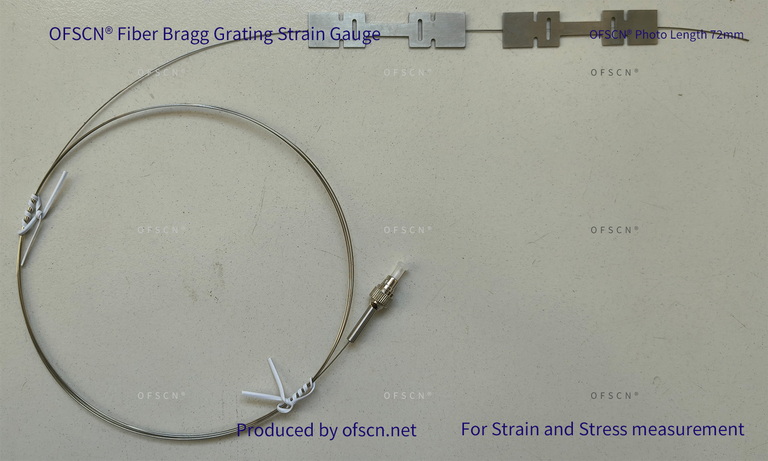

- OFSCN® Fiber Bragg Grating Strain Gauge (应变片)：支持表贴或点焊安装，可定制带温度补偿型号。
产品实物参考：
4. 总结建议
如果您正处于项目选型阶段，建议优先选择封装好的传感器，因为封装结构能更精确地传递应变，并利用内置的补偿光栅自动扣除温度干扰。
您可以点击上方链接查看详细技术参数。如有具体的工况（如最高温度、安装方式等）疑问，欢迎继续探讨。
